参建单位 ：
湖北永阳材料股份有限公司
质量荣誉 ：
湖北省结构优质工程
工程概况 ：
工程地点：湖北省孝感市
总建筑面积：134734 m?
防水工程面积：124000 m?
竣工时间：2018年8月
防水设计与施工要求
1 工程环境及项目要求

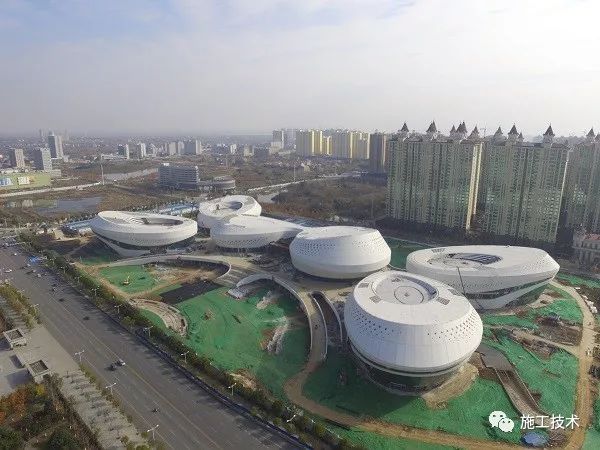

孝感市文化中心位于孝感市东城起步区，是以“大孝无形、血脉相连”为设计构思，由10个功能模块、3组建筑单元、6座主题场馆,通过6m标高大平台连接形成的一个超大、超限、异形综合建筑群，是孝感市首个以文化事业为主题的地标建筑，也是孝感市历史上单体规模最大、标准最高、投入最多的非标准性公共文化设施项目。
2防水设计
工程防水设计等级为一级。
3施工要求
1)本工程地下室及上部结构平面长度均超过规范允许不设缝的范围，设计通过温度效应计算、加强梁板配筋、采用高性能膨胀纤维抗裂防水剂等措施，提高混凝土的抗裂性。
2)高性能膨胀纤维抗裂防水剂应采用一等品，严格控制混凝土的限制膨胀率在0.025%～0.05%。
3)建议总包单位自行采购膨胀剂，并派人监督混凝土搅拌站按试验确定的配合比掺加
防水材料选择
1)地下室桩头采用水泥基渗透结晶型防水涂料、遇水膨胀止水条。
2)地下室底板、外墙采用3+3mm厚双层自粘聚酯胎改性沥青防水卷材。
3)地下室顶板（非种植屋面）采用4+3mm厚双层自粘聚酯胎改性沥青防水卷材。
4)地下室顶板（种植屋面）采用2mm厚合成高分子类防水卷材+1.5mm厚合成高分子类防水卷材+4mm厚复合铜胎基SBS改性沥青防水卷材。
5)屋面防水采用3mm厚高聚物改性沥青防水卷材。
6)倒置式上人保温平屋面采用2层1.5mm厚合成高分子防水卷材+1层1.5mm厚合成高分子防水卷材。
7)不上人无保温平屋面采用2层1.5mm厚合成高分子自粘防水卷材。
8)天沟防水层（含预应力钢筋防水）采用 2层1.5mm厚合成高分子防水卷材。
9)钢筋混凝土斜墙采用2层1.5mm厚合成高分子防水卷材。
10)蓄水池底板、墙面防水采用4+3mm厚双层自粘聚酯胎改性沥青防水卷材。
施工工艺
1 A座舞台台仓的深基坑侧壁防水
A座升降舞台需要埋设舞台升降设备，其台仓周边有其他结构面，不具备放坡开挖的条件，开挖深度较大，为围护桩墙、横向支撑的深基坑形式，故原设计的外防外贴防水做法不能适应，应调整为预铺反粘的防水施工做法，具体如下。
1)深基坑地下室底板、剪力墙、非种植顶板均采用YY-860“永阳”牌3+3mm厚双层自粘改性沥青防水卷材。
2)防水施工期间，应采取降水措施，必须保持地下水位稳定在工程底部最低高程500mm以下。
3)深基坑底板防水施工工艺流程为：基层处理→调制聚合物水泥黏结剂→涂刷水泥黏结剂→特殊部位增补处理(铺贴卷材附加层)→铺贴第1道卷材防水层（湿铺法）→卷材收头黏结→细部检查处理→铺贴第2道卷材防水层（干粘）→细部检查处理→成品保护→做保护层→验收。
4)深基坑侧墙防水施工  楼梯间、电梯井剪力墙与围护桩密贴的部位，剪力墙外侧与围护桩墙间距小，浇筑后将无空间在剪力墙外侧粘贴卷材，因此必须在剪力墙浇筑前采用预铺反粘工法施工防水层。

2 大平台防水细部做法
本项目标高5.85m大平台防水施工的难点在于，结构板中埋设有预应力钢筋，需要对防水细部作深化设计。

3 幕墙根部防水处理
大平台幕墙根部泛水部位，用水泥砂浆做成倒角。防水层铺设至该部位，泛水处铺贴附加层1道，防水层上翻至幕墙下方角钢的下沿，端部收头应采用密封材料封严（收头处用聚氨酯防水涂料多遍涂刷、加铺无纺布收口）。

4 屋面防水细部做法
4.1屋面天沟防水处理
1)天沟底部阴角应抹成半径大于50mm的圆弧形，天沟上边缘阳角做成45°倒角。
2)卷材防水层至天沟内壁，遇钢筋处截止齐平、预留位置浇筑天沟过梁混凝土，拆模后将防水卷材铺设覆盖至天沟过梁与侧壁交接处周边；卷材防水层至天沟立面无钢筋阻挡的部位，均上翻到顶并往平面外延伸，第1道卷材外延500mm，第2道卷材外延150mm，并分别与屋面的第1道、第2道防水层搭接。
3)预应力钢筋套管与天沟内壁交接处的节点处理：天沟过梁混凝土浇筑之前，在每根钢筋套管的根部缠绕一圈遇水膨胀止水条，预埋到后浇混凝土中；钢筋混凝土梁浇筑完毕、拆模后，天沟过梁涂刷聚氨酯防水涂料加贴玻纤布包裹，并与天沟侧壁卷材防水层相连接。
4)天沟蓄水试验不少于24h，试验合格无渗漏后方可进入下道工序。
5)天沟内侧底面和侧壁做水泥砂浆内衬、抹平，沟底须坡向地漏（水落口）。
4.2屋面檐沟防水处理
1)预应力钢筋套管与檐沟内侧壁交接处的节点处理  卷材防水层铺设至预应力钢筋套管根部周边，在卷材收头处及套管根部周边涂刷聚氨酯加贴玻纤布封口。
2)底面和侧壁防水卷材做法同天沟。
4.3屋面隔墙墙基、设备支座、幕墙立柱支座防水做法
1)屋面板卷材防水层铺设至墙根上翻至墙基顶部平面50mm，隔墙砌砖后，将下面卷材收头压住。
2)屋面板卷材防水层铺设至设备基座上翻至顶，将整个基座完全包裹。
3)屋面板卷材防水层铺设至幕墙立柱支座，立面上翻50mm，待立柱焊接定位后，卷材搭接铺设至立柱周边，卷材收头处用聚氨酯防水涂料多遍涂刷封口。
工程特点、难点及创新点
1工程特点、难点
本项目各场馆均为外形新颖的流线型建筑物，平面轴线大多为曲线，底板高差变化复杂，位置、尺寸及标高核对和放线的难度较大；地下和地上部分的立面存在很多异形结构，各单体上下关联结构和超长结构（地下室及上部结构平面长度均超过规范允许不设缝的范围）较多，施工难度大；防水细部处理方面，许多部位节点做法在本项目图纸及现行图集中均未查到，施工过程中需要对这些节点作进一步的深化设计。

2 工程创新点
本工程防水施工的创新点在于地下室桩头防水、深基坑侧壁防水、大平台防水细部做法、屋面防水细部做法、幕墙根部防水处理。每个深化设计方案均事前召开项目部论证会议，经过项目技术部、监理公司、设计院认真论证后再付诸实施，完工后都达到了预期效果。
参
建
单
位
湖北永阳材料股份有限公司是一家生产新型建筑材料，集研发、生产、销售、施工服务于一体的高新技术企业，始建于1972年。
 永阳品牌获得“中国驰名商标”认定，位列中国一线品牌。湖北永阳工程有限公司是设在武汉的全资公司，具有壹级防水防腐保温施工资质，负责产品销售和工程施工服务，目前在全国建有48个下属分公司、办事处，每个分支机构均配有专业的营销人员和一流的施工队伍，产品品种齐全，营销网络健全，企业运作规范，品牌响遍大江南北，产品远销全国28个省市、自治区，并出口到东南亚国家。
公司自80年代开始生产防水卷材、防水涂料、各类功能涂料，有数十年的生产、施工经验，并拥有一支实践经验丰富、素质较高的员工队伍。
工程实景图

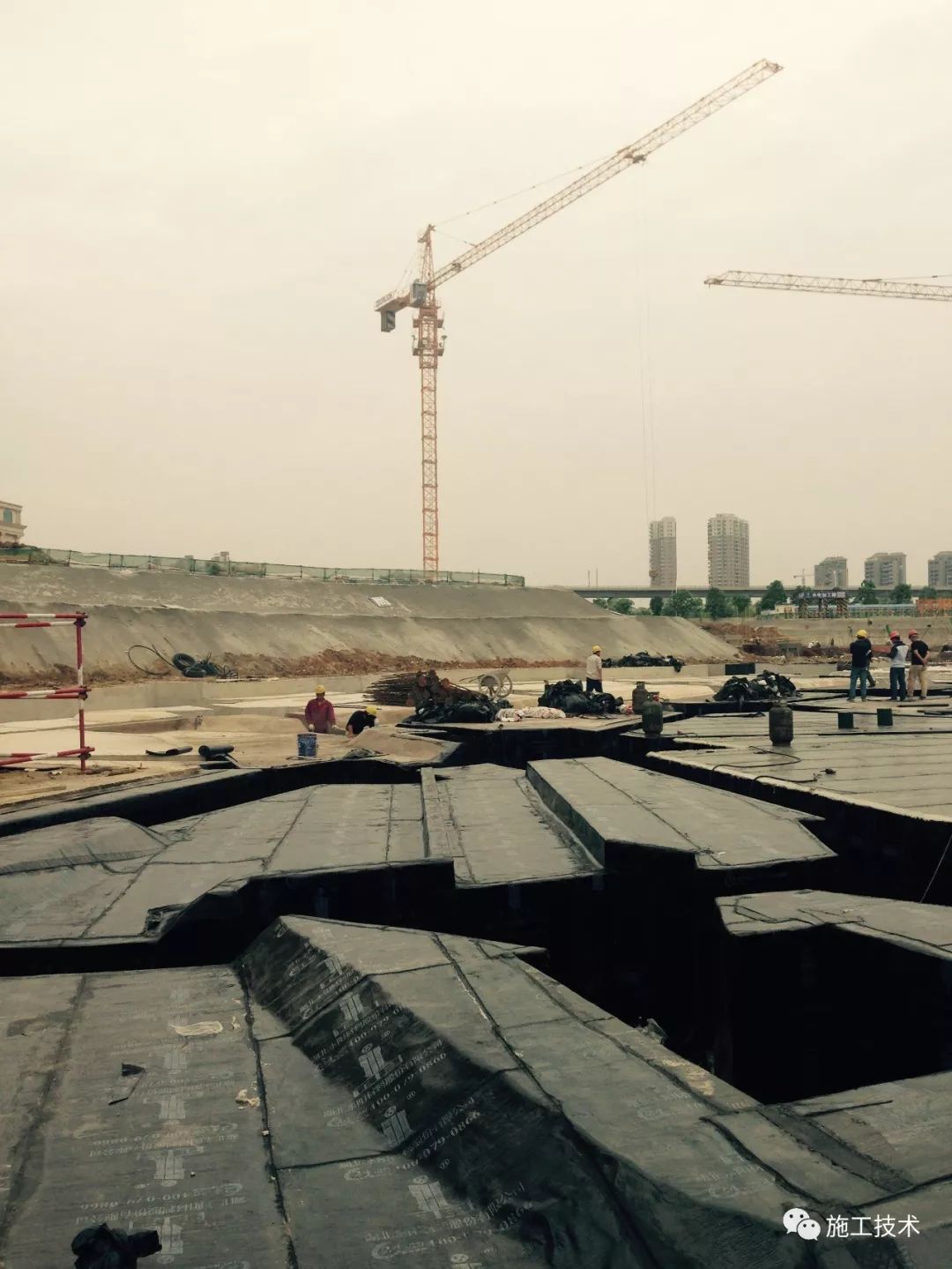

图1 地下室底板防水层施工

图2 地下室剪力墙防水施工

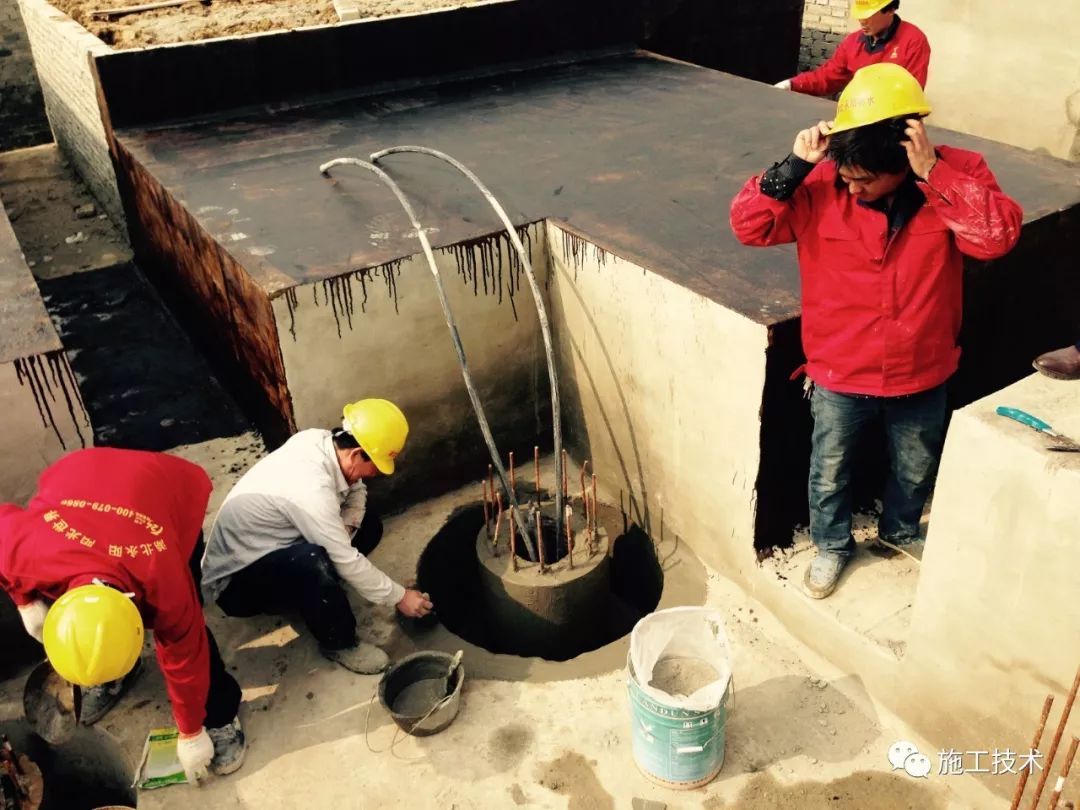

图3地下室抗拔管桩桩头施工

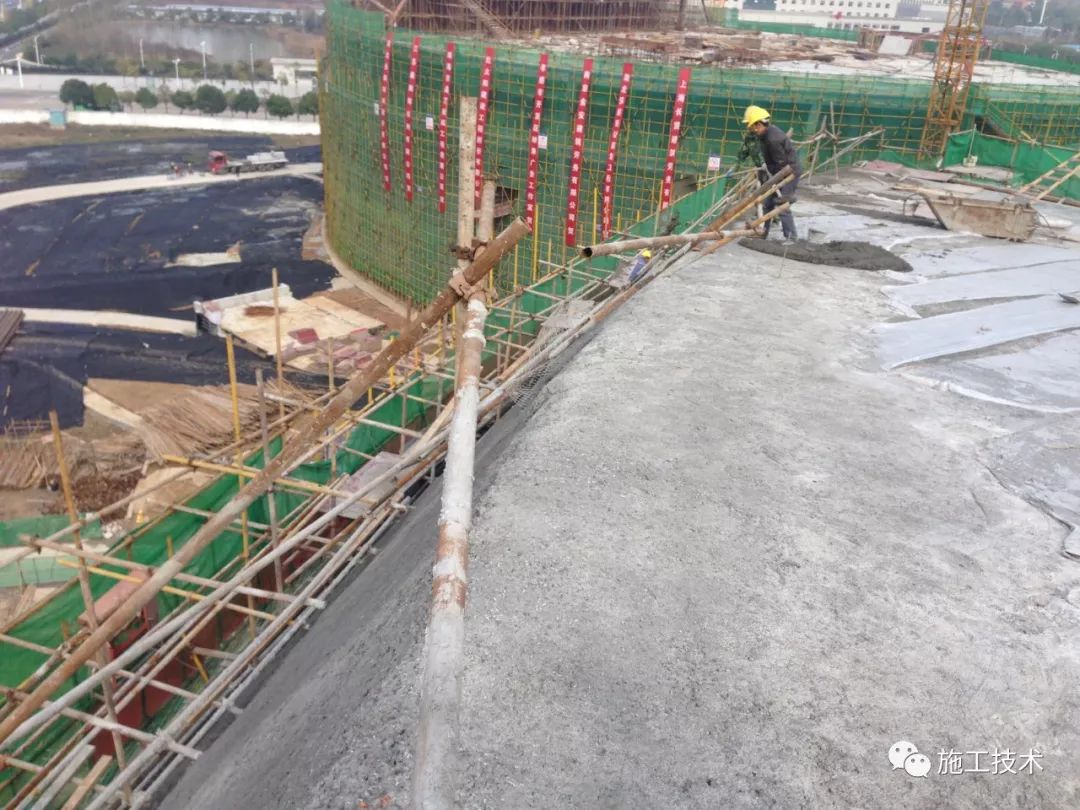

图4 混凝土斜墙防水施工

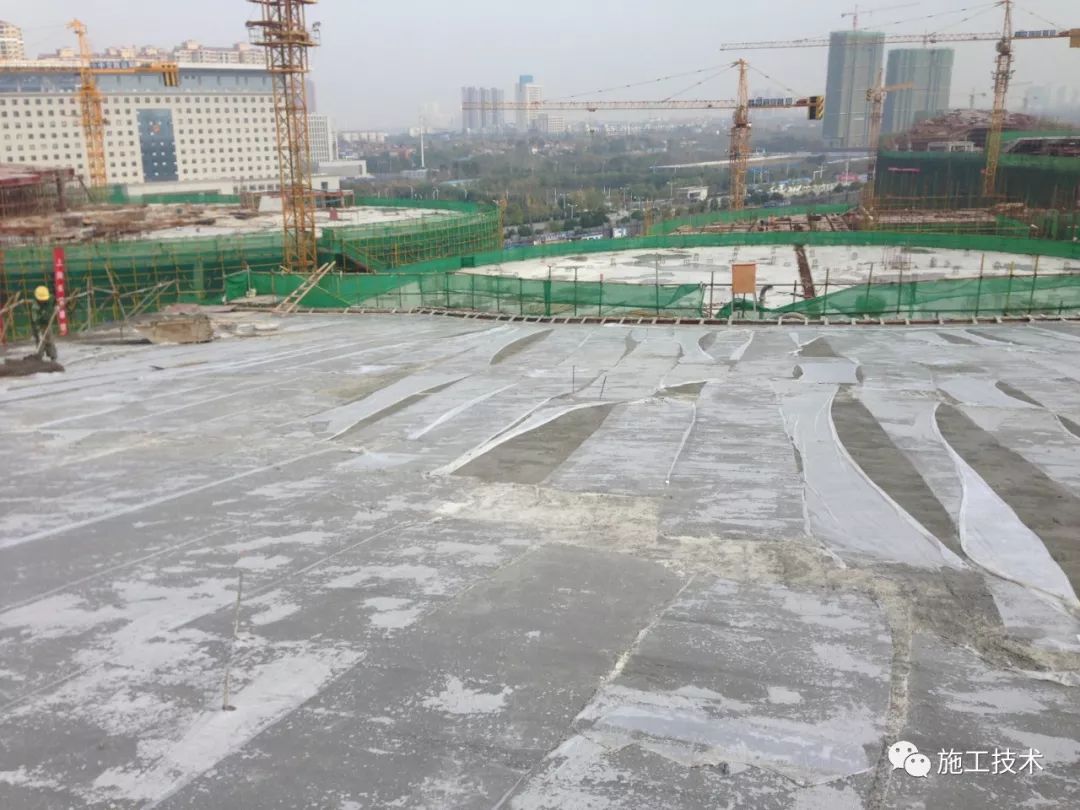

图5 屋面合成高分子卷材施工
工程节点图

图1 抗拔桩防水处理大样

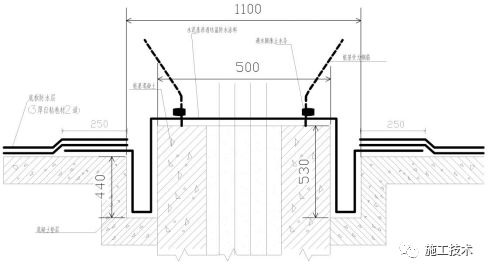

图2 桩头防水层构造

图3 底板后浇带防水细部做法

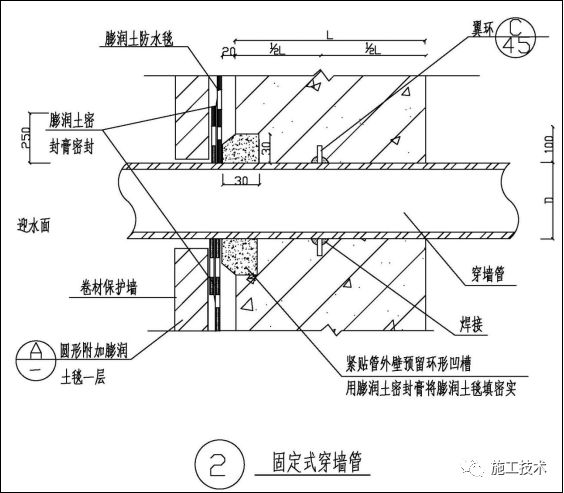

图4 地下室外墙穿墙套管防水示意

图5天沟防水细部做法

图6 6m平台幕墙底部周边防水做法

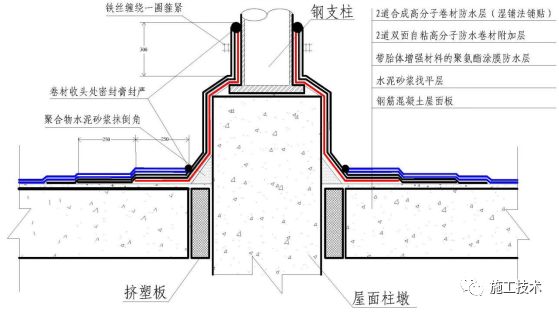

图7 屋面柱墩防水做法大样
