今天发布5道题目及其参考题解。最后两道题目（题目4、题目5）涉及数字通信信号（和雷达信号）检测中的重要概念——匹配滤波器。所谓“匹配”是指滤波器的冲激响应h(t)与其输入f(t)相匹配，具体表现为：
一般，K与t0都是大于零的实常数；那么，考虑f(t)为实信号的情况，匹配滤波器也就是一个实系统，并且有：

也就是说，匹配滤波器的传输特性（即频率响应）与输入信号频谱的复共轭相一致（除了前面的相乘因子外），这可说是“匹配”一词的真正由来。当然，也应指出，“匹配”的另一层含义是，在满足以上条件的情况下，输出信号在判决时刻（t0）可获得最大信噪比，因此匹配滤波器是在最大输出信噪比准则下的最佳线性滤波器。
由于匹配滤波器的内容属于后续课程《通信原理》（或《雷达原理》）中的重要概念，进一步的讨论在此不打算展开，请大家查阅相关书籍。这里仅结合最后两道题目，就“信号”的方法如何用于匹配滤波器分析给出一些示例。注意：相应题目中，一般可令K=1；输入信号一般是时间有限的因果信号，t0是其截止时刻（在数字通信中对应于码元结束时刻）。

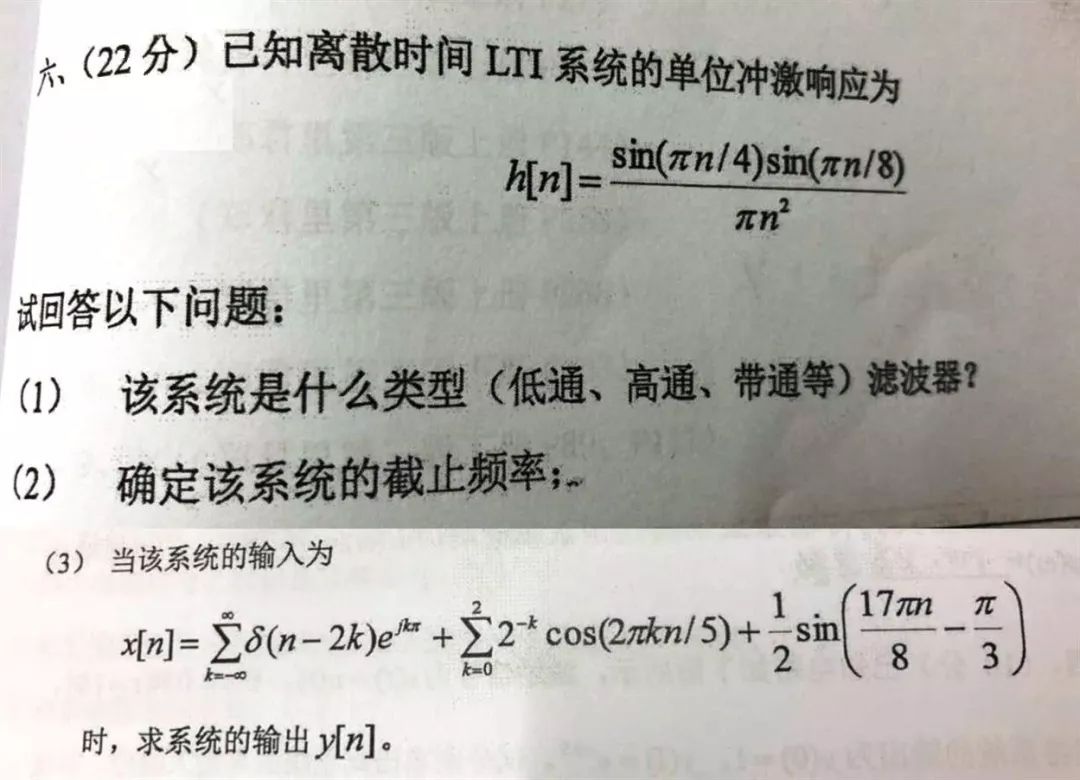

题目1

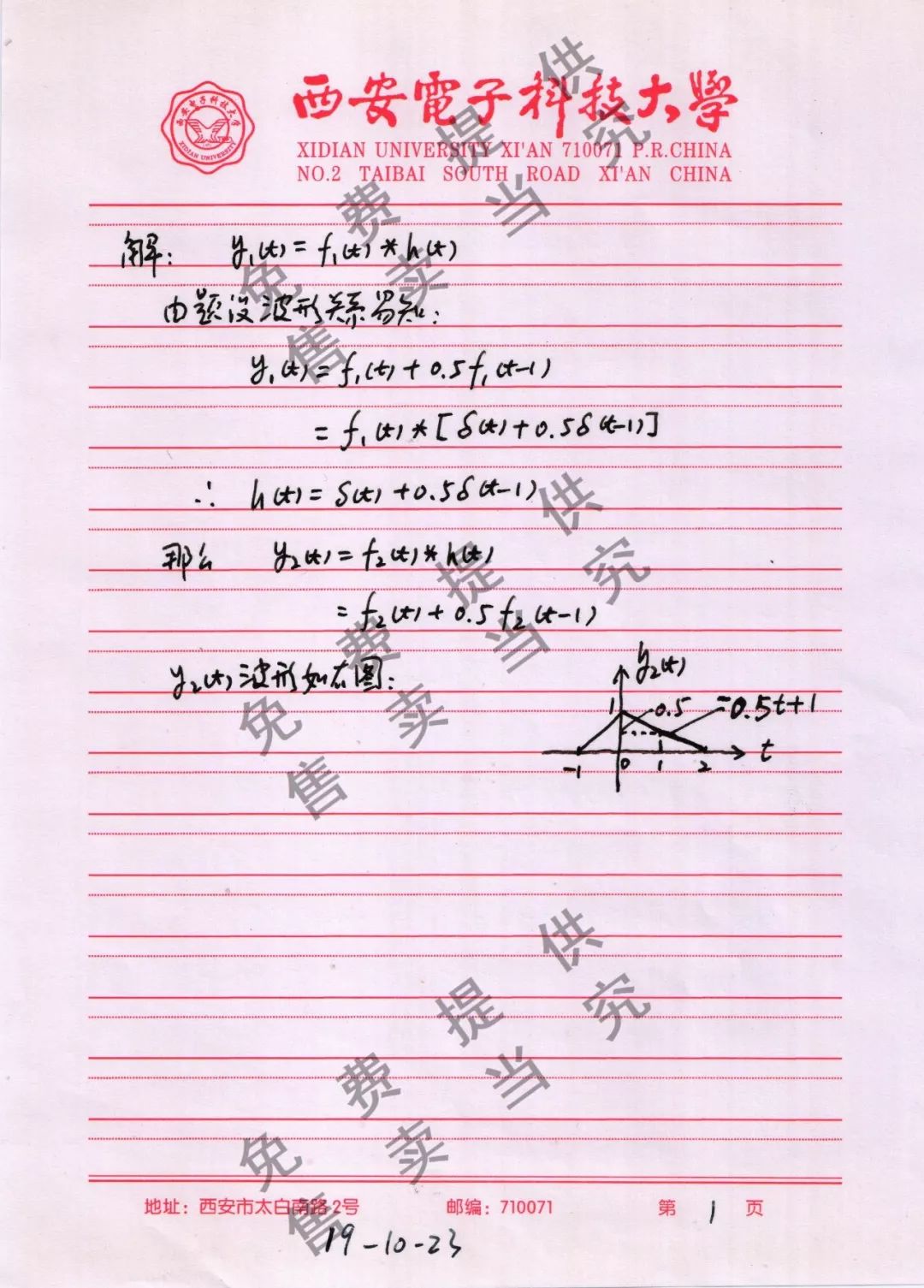

题目1参考题解

题目2

题目2的解答链接
本题与公号往期图文“一生都怀抱热望”中的“题目2”是同一题目，请点击相应链接前往该图文查阅参考题解。

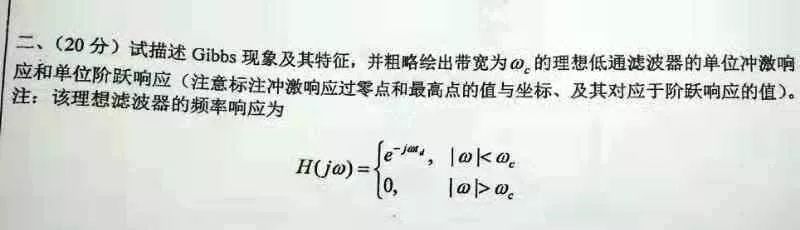

题目3

题目3的解答链接及波形图

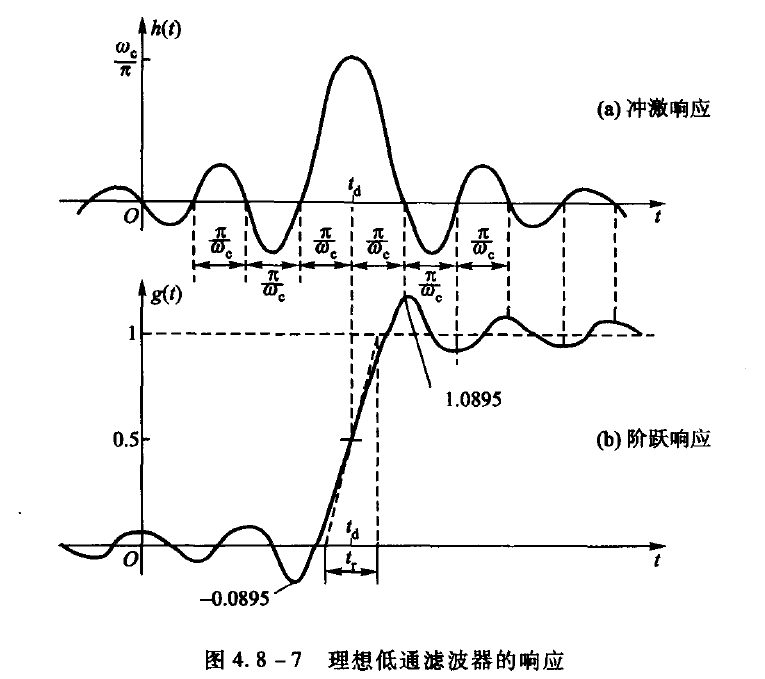

对Gibbs现象的经典描述可以参考Oppenheim教材（尽管那里是针对周期信号的傅里叶级数来提出该现象的），在此不再赘述。详尽的描述也可参考公号往期图文“正说连续时间傅里叶级数”中的“3. 吉布斯（Gibbs）现象”。本校采用的吴大正教材（第4版）给出了本题要求画出的响应波形，如下图。

题目4

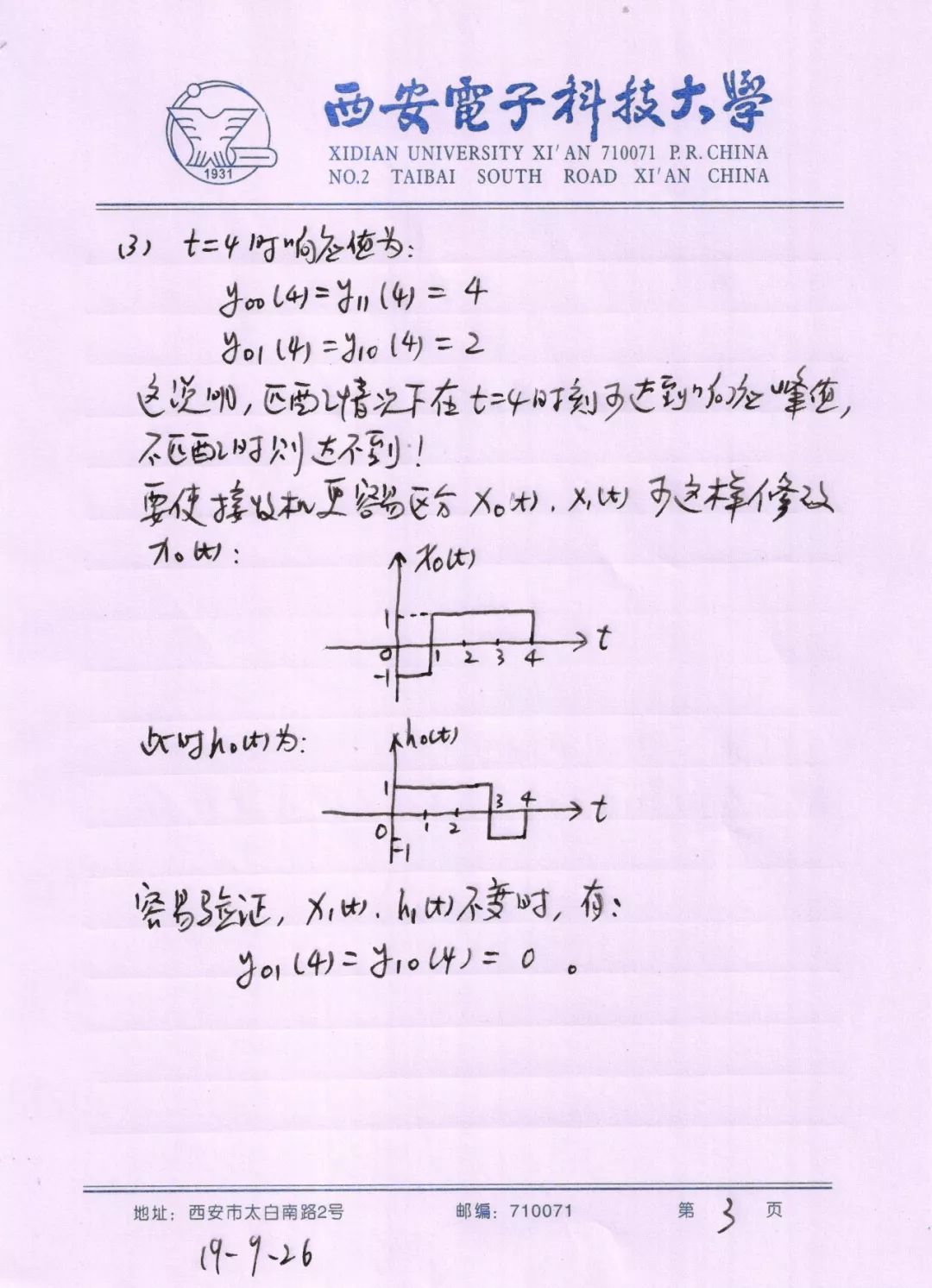

题目4参考解答

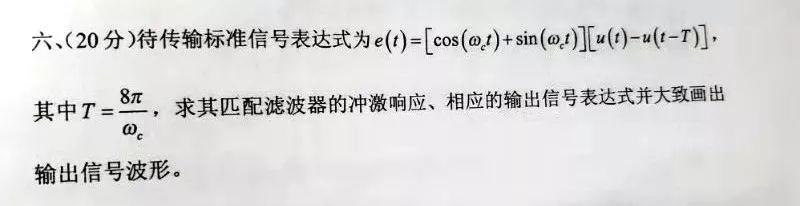

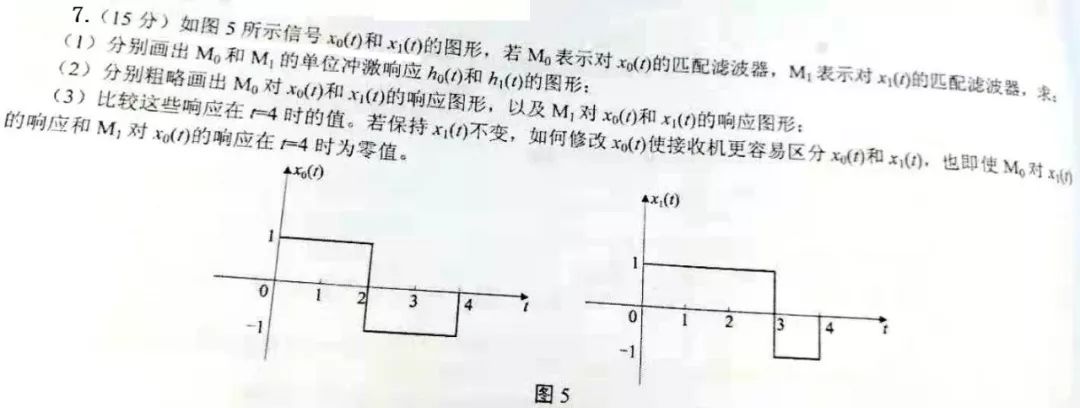

题目5

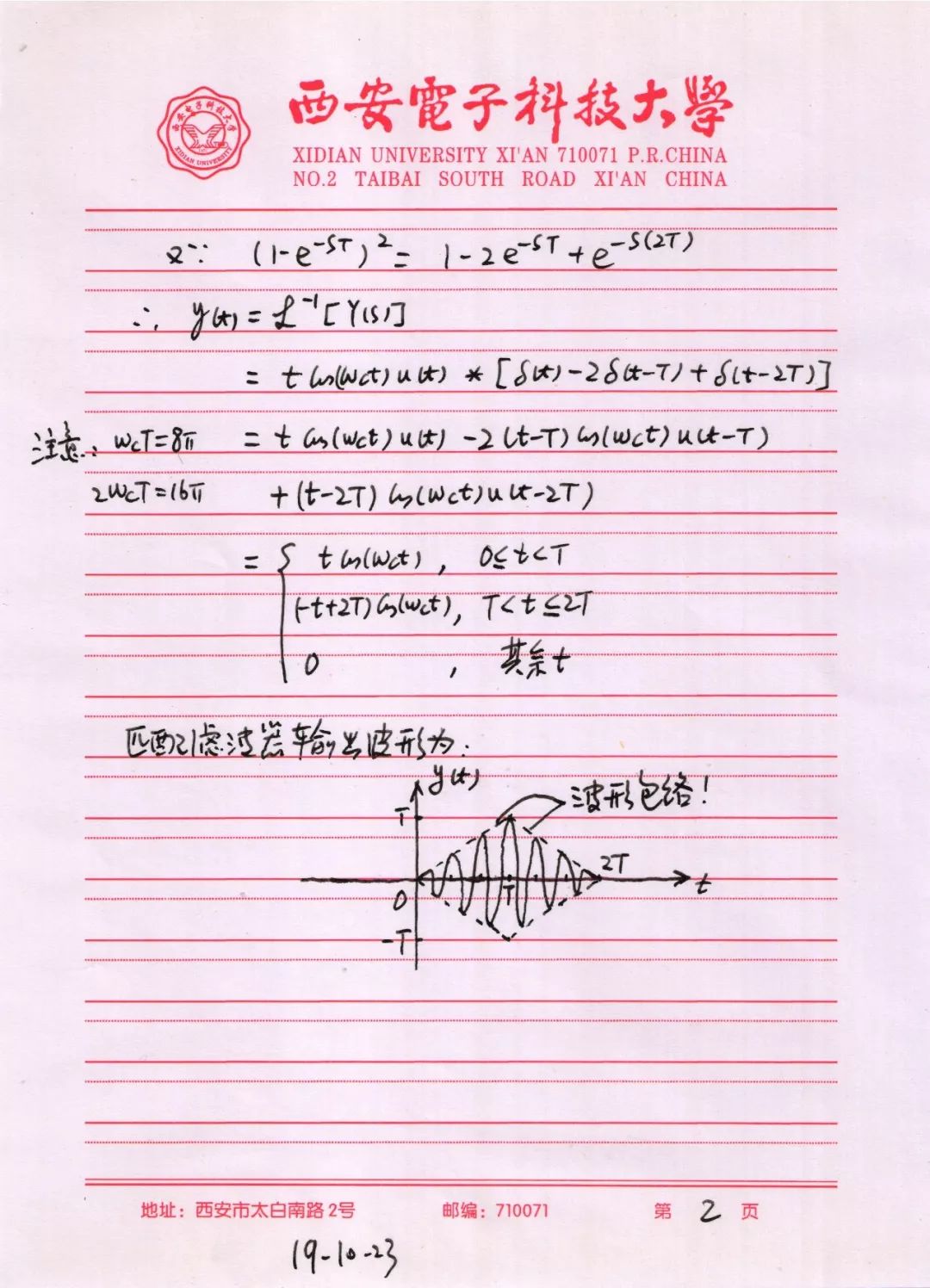

题目5参考题解



【题解注】

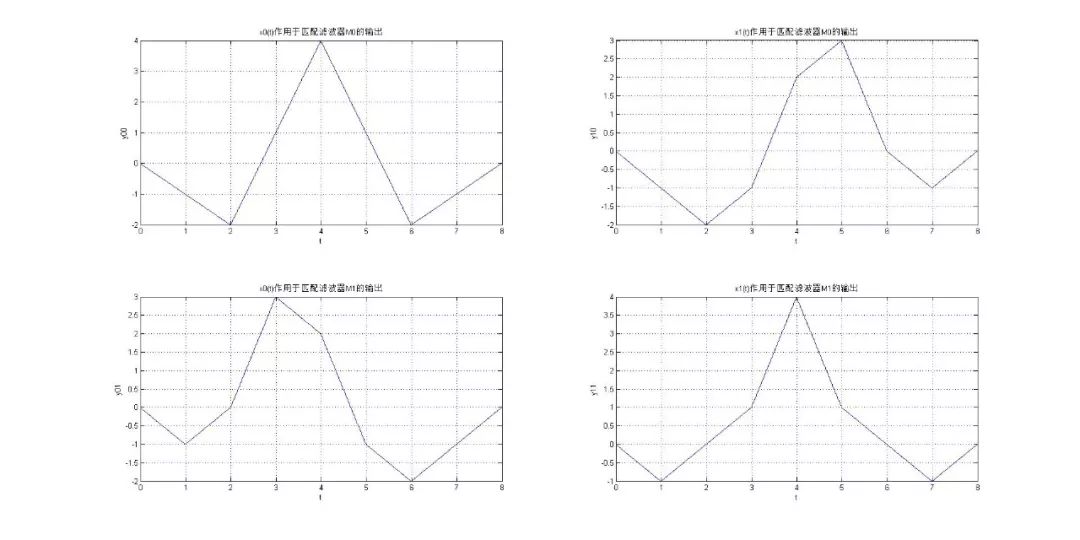

Matlab画出的“题目5”第2小问的四种响应波形如下。
