写在前面 现将各枢纽站场、出入库径路关键点编写成系列动画课件，“每日一期”持续发布。让我们共同学习，确保调车安全。

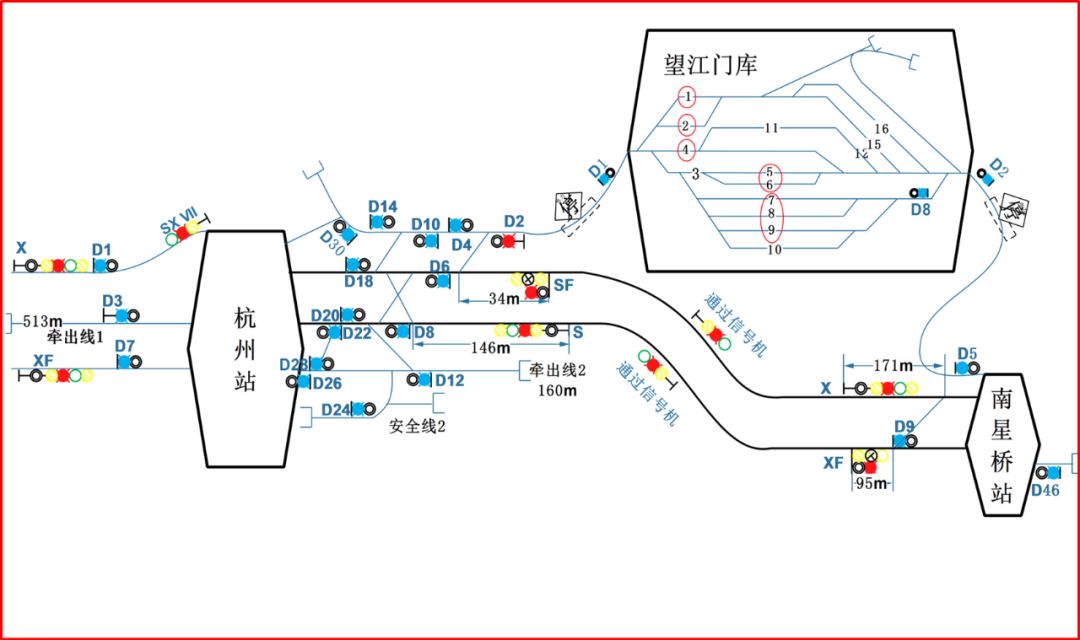

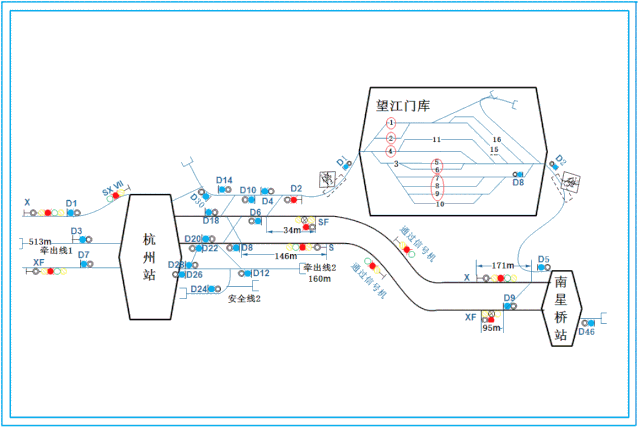

先看杭州站枢纽示意图
01矮柱进站信号机请在示意图上圈画杭州、南星桥站矮柱进站信号机，并写出该信号机的关键点。答：杭州站南星桥方向SF、南星桥站XF为矮柱进站信号机，其中杭州站南星桥方向SF距4#岔后警冲标仅34米、南星桥站XF设在右侧距D9信号机仅95米，单机或牵引车列利用正线返岔转线调车不需越出“站界”作业时，必须确认已掌握“站界标”位置后方可作业。
02电力机车禁停标杭州枢纽出入库径路上有几个电力机车禁停标？请在示意图上圈画出来。答：杭州方向、南星桥方向入望江门库走行线上均各设有一个电力机车禁停标，接近“禁停标”时，必须认真确认禁停区域及前后停留车情况，确保停车时机车受电弓不在禁停区域内，遇情况不明时在“禁停标”前停车、不得进入。

03右侧信号机1.望江门库区哪几架调车信号机设在右侧，请在示意图上圈画出来。答：南星桥方向入库D2为右侧矮柱站段分界须一度停车。南星桥方入库（转线）去机7-10道时进路上D8在右侧。
2.杭州站设右侧的信号机有哪几架，请在示意图上圈画出来。答：17道上行SⅩⅦ，存车线15道D72、16道D58信号机设置在右侧。

04瞭望困难信号机杭州站瞭望困难信号机有哪些，请在示意图上圈画出来？答：杭州站库线D14、D10为瞭望困难信号机，认真确认信号，严格控制速度，信号机前控速10km/h。杭州站出库5-10道越过D2后即为D10关键信号机，机州站7-10下行方向经库线入库时必须经过D14信号机。

05出入杭州站请在示意图上描画出入杭州站径路，并写出关键点？答：出库杭州站，站段分界信号机D2为高架红灯定位，注意一度停车。杭州方向出库任何股道均需穿越正线。走行线上设有过分相自动检测和电力机车禁停区，防止停于电力机车禁停区内。
06出入南星桥请在示意图上描画出入南星桥径路，并写出关键点？答：①南星桥站入库，站段分界信号机D2为矮架右侧，注意一度停车。走行线上设有过分相自动检测和电力机车禁停区，防止停于电力机车禁停区内。②南星桥方向出库关键：望江门库→南星桥站D5矮柱一度停车，1道以外股道均需穿越正线。
