10月18日晚8点，第七届世界军人运动会开幕式在武汉体育中心隆重上演。夜幕下，由中信设计负责设计和改造的武汉体育中心体育场华灯璀璨，流光绽放，像一顶桂冠，镶嵌在这块楚天大地之上。

图片来源：央广新闻
舞美水特效

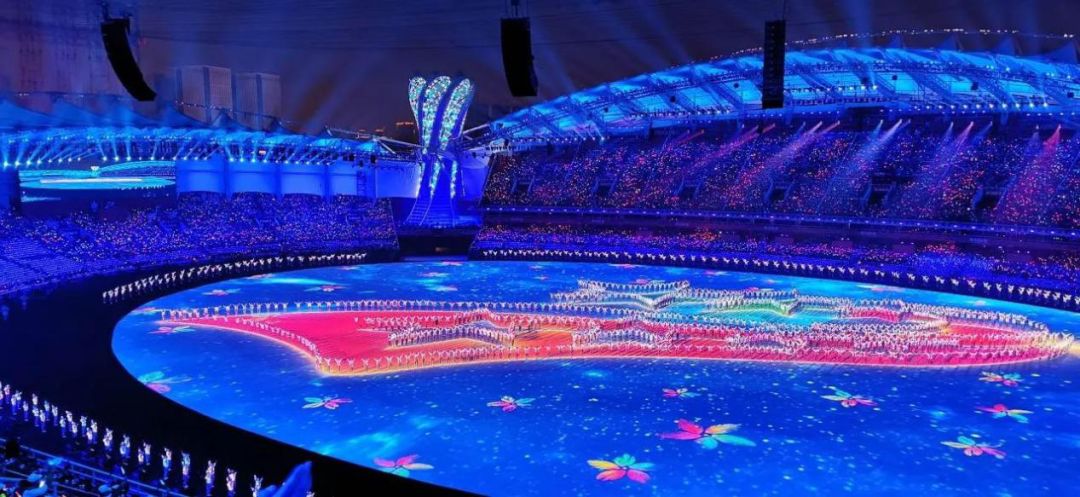

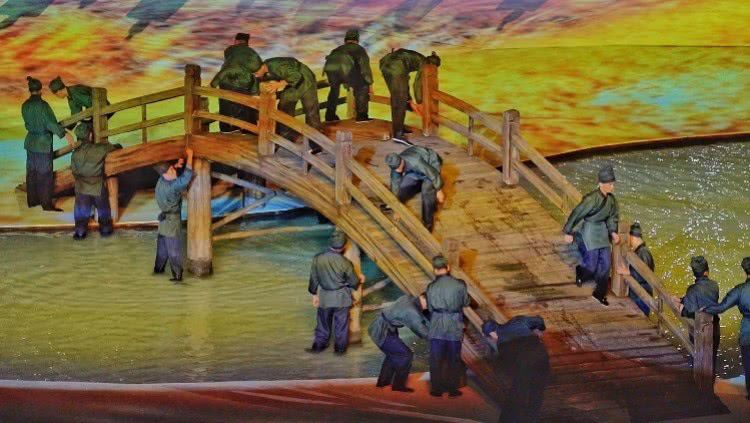

军运会开幕式舞美效果惊艳了全世界，舞台通过声、光、水、电的结合，创造了美轮美奂的效果，其中水的运用可以说是点睛之笔。
本次军运会水质保障及水特效系统由中信建筑设计院负责设计。整个舞台水面面积约为2600平方，平均水深0.5米，为保证舞台的水质，设置了一套水循环净化系统。池水水质按照国家《游泳池水质标准》（CJ/T244-2016）执行，循环水处理采用顺流式,循环水量为500立方/小时，水池的全部循环水量经设在池壁底部的给水口送入池内，再经池底回水槽及管道系统自流入毛发收集器和水处理循环泵，循环水经毛发收集器、经投加消毒剂、烛式可再生硅藻土精密过滤器过滤，再经臭氧系统进一步强化处理和消毒，最后投加PH值调整剂和除藻剂。循环处理后的水通过池底水口注入水池，完成循环处理。
为配合舞台效果，根据开幕式导演组要求，设置水特效系统。水特效系统由罗茨风机、管道、喷头组成。在机房设置9台风机，3台流量20m?/min的风机（全运行），6台流量80m?/min的风机（五用一备），所有风机都可以变频运行，最大供气量460m?/min，供气压力0.4kgf/cm?；水池底部设置有约1200个供气喷头，加压气体通过喷头释放，作用于水体，根据舞美的要求，调整供气量、供气压力，产生不同的水景效果。

图片来源：长江日报

图片来源：腾讯网新华社记者琚振华摄

图片来源：腾讯网南都记者陈志刚摄
火炬塔水火相容

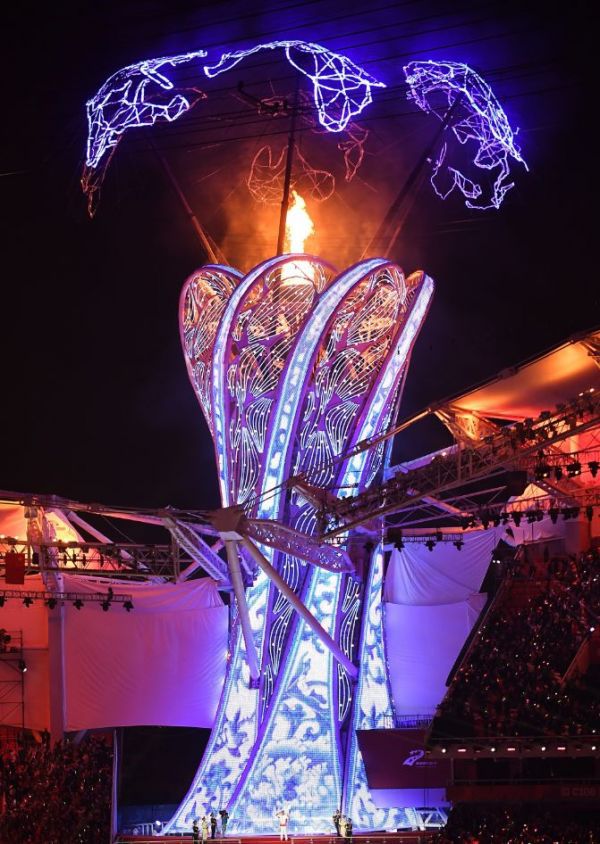

水华乐章里最令人意外的一幕，它竟然成为主火炬塔下的一眼喷泉，并被火炬手的圣火点燃，实现了水火交融。
中信建筑设计研究总院在火炬塔的底部设置有一个圆形的水池，水池直径26.8米，水深0.8米。水池设置有一根DN100补水管，可以在5小时内将水池补充到规定水位；为保证顺利泄水，在水池底部设置有4根DN150泄水管，水池可在3小时内将水泄空；因水池为露天设置，为保证雨水进入水池后水不会漫出，水池设置有3根DN150溢流管。
水池里面设置有燃气管道，燃烧装置就设置于水中，喷出来的水柱将天然气托到合适位置，用火炬将水柱点燃，水柱拖着火苗下降，沿着七个飘带点燃主火炬台。

来源：CCTV5

图片来源：新华网新华社记者肖艺九摄
迎宾水潺潺
跌水水景位于贵宾区的正前方，两处喷泉水景分别位于贵宾区的左右侧，三处水景交相辉映，为贵宾抵达时，第一时间、直接看到的景色，其重要性无需多言。
1、水源
将体育场部分绿地的雨水通过收集管收集至地下室钢筋混凝土雨水蓄水池，该雨水蓄水池有效容积为613m?；通过四台立式离心泵组将蓄水池中的水加压供至水处理机房，离心泵组为三用一备，变频控制，单台参数：Q=50m?/h，H=65m，N=22kW；雨水原水经离心泵组加压后通过两套层式过滤器处理后后供至水景补水，过滤器处理能力50m?/h，补水由水景处集水池内的液位监测联动补水管上的电磁阀进行控制。
2、跌水水景

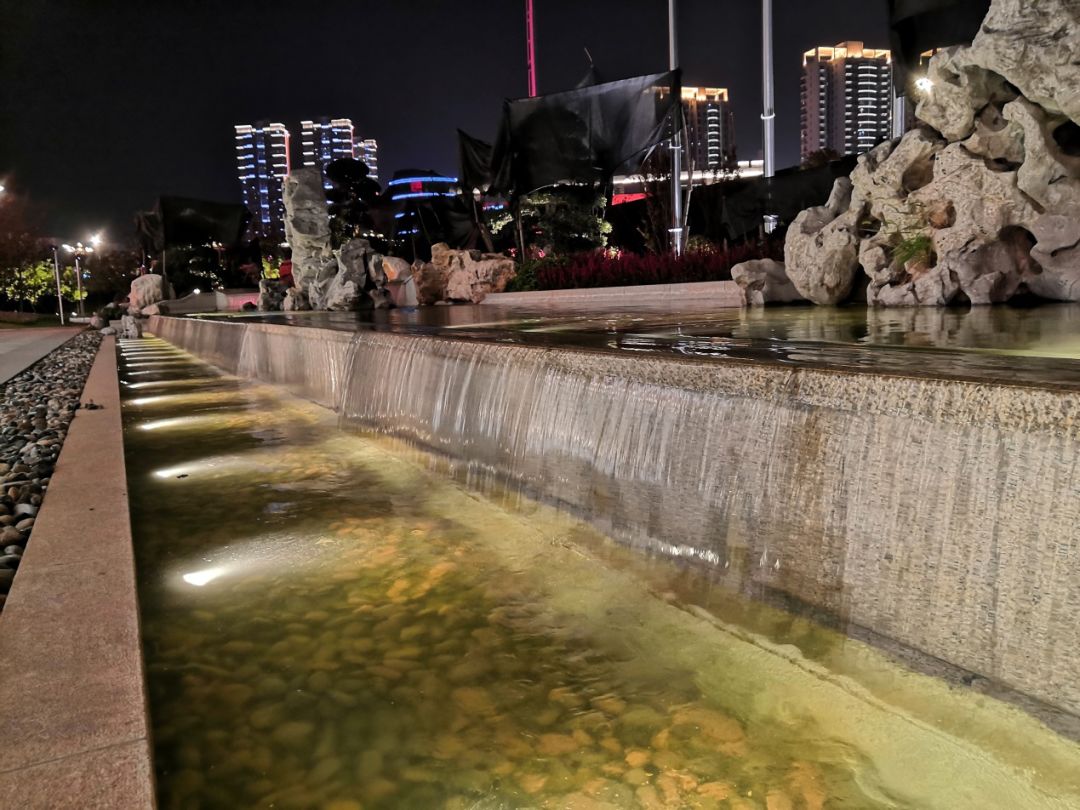

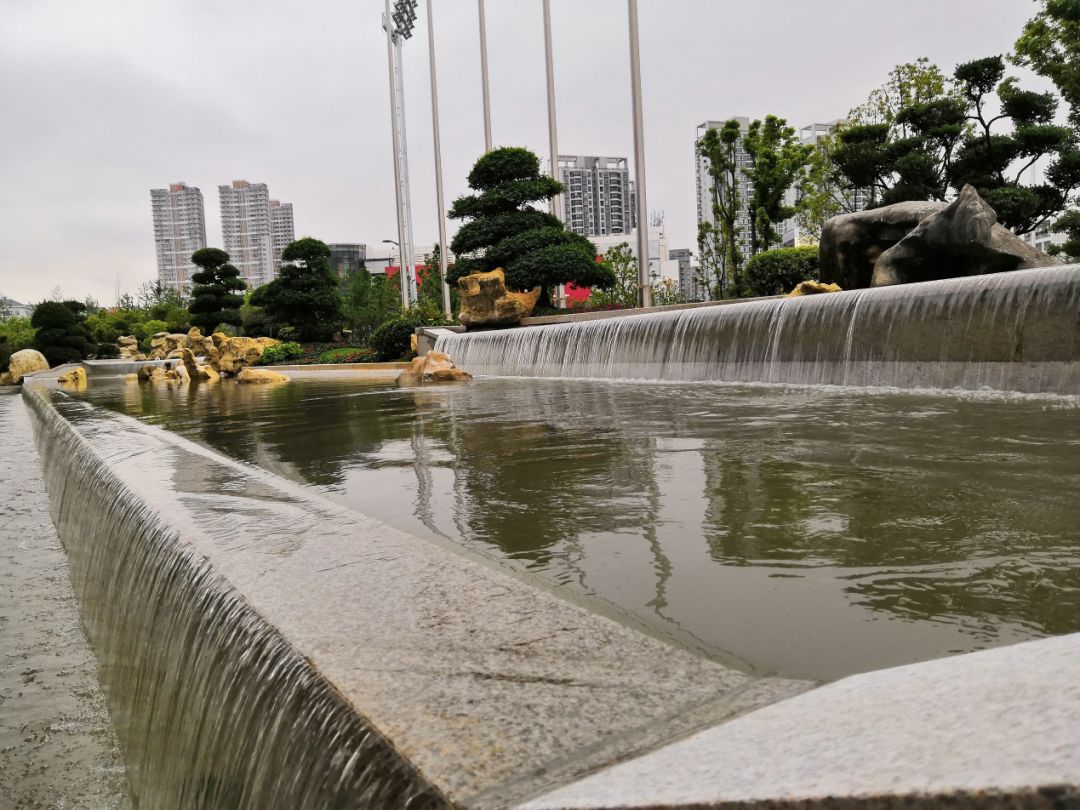

跌水水景共分三级，总循环水量为1000m?/h，水膜厚度不小于3cm；跌水水景末端通过线性排水沟收集至收水坑，再分别由三根DN250的管道接至两边的集水池；跌水水景在两端设置集水池，长4m、宽4m，池内净高4.5m；跌水水景两端的集水池内均设置循环泵组，将收集至集水池的水加压供至自然水景的高点，由DN250的布水管对自然水景进行给水，一用一备，轮换运行，单台参数：Q=500m?/h，H=15m，N=37kW；为保证水质，在跌水水景集水池内设置水处理泵组，将收集至集水池的水加压供至水处理机房，经由过滤、投药、紫外线消毒等装置处理后回至集水池，一用一备，轮换运行，单台参数：Q=20m?/h，H=40m，N=7.5kW。（摄影：李运佐）

3、喷泉水景

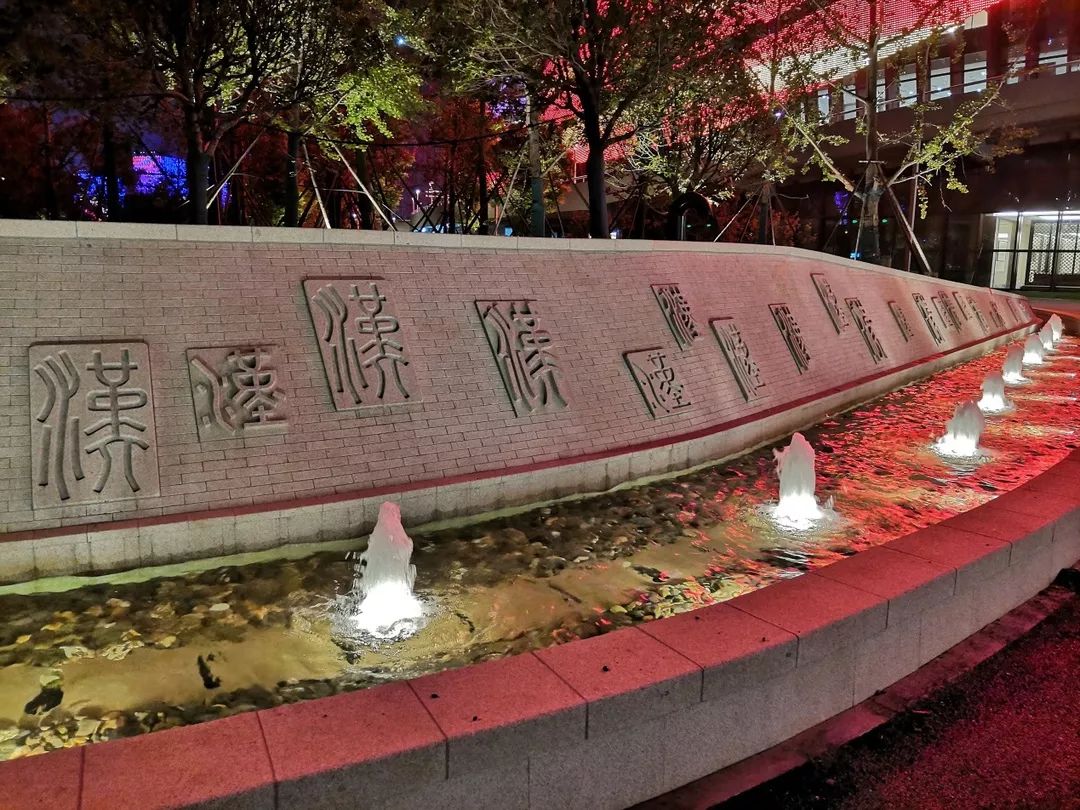

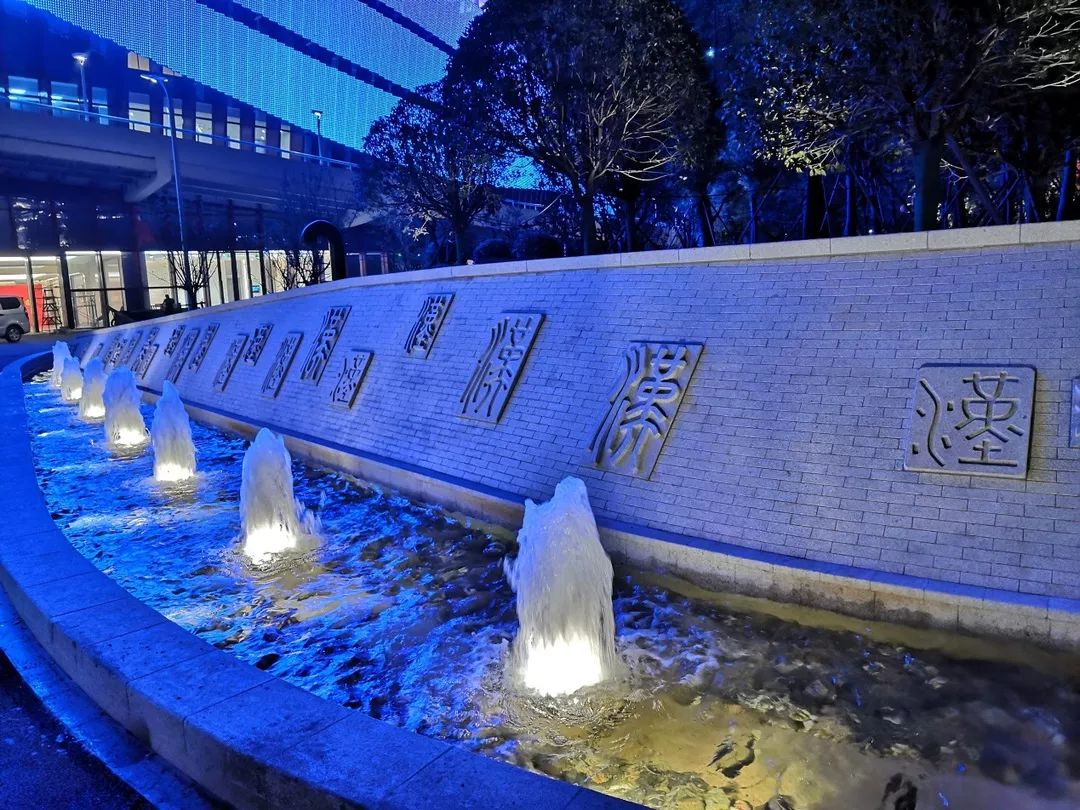

贵宾区两侧喷泉水景的分别设置10个喷头，单侧循环水量为50m?/h，在每个喷头的供水管上均设置控制阀门，用于调节喷头的喷水效果；两侧喷泉水景分别设置一座集水池，长3m、宽2m，池净高3m；喷泉水景跌水重力流至下端收水坑，再由两根DN250的管道接至集水池；喷泉水景的集水池内设置循环泵组，将收集至集水池的水加压供至喷泉喷嘴，经由DN100的布水管对每个喷嘴进行给水，每个喷嘴的接入支管管径为DN25，支管上设置控制阀门，一用一备，轮换运行，单台参数：Q=50m?/h，H=22m，N=7.5kW；为保证水质，在喷泉水景的集水池内设置水处理泵组，将收集至集水池的水加压供至水处理机房，经由过滤、投药、紫外线消毒等装置处理后回至集水池，一用一备，轮换运行，单台参数：Q=20m?/h，H=40m，N=7.5kW。（摄影：李运佐）

项目信息
项目业主：武汉体育中心发展有限公司
建设地点：湖北武汉
建设内容：主体育场综合改造；体育馆、游泳馆设备升级；以及环境绿化整体提升工程。
设计时间：2017年
建成时间：2019年
设计单位：中信建筑设计研究总院有限公司
项目给排水总负责人：李传志、张忠林
给排水设计团队：李传志、张忠林、胡鸣镝、袁清澈、蔡宜波、田欢、李运佐
合作单位：杭州园林设计院股份有限公司；北京清华同衡规划设计研究院有限公司；深装总建设集团股份有限公司；武汉天堂绘企业形象展示有限公司等

李传志，中信建筑设计研究总院有限公司副总工程师。主要作品：武汉体育中心体育场（第七届世界军人运动会开幕式场馆）/体育馆/游泳馆，武汉五环体育中心体育场（第七届世界军人运动会最大场馆）/体育馆/游泳馆、乌鲁木齐奥体中心体育场/体育馆/游泳馆/田径馆、湖北省奥体中心游泳馆/训练馆/球类馆、神农架机场，湖北省图书馆等。
