能用数学逻辑解决设计的展馆,不火才怪!【A963第1887期】

阅读量：3739456 2019-10-24

目前100000+人已关注加入我们

昨日，乌镇第六届世界互联网大会
顺利拉下帷幕，自2014年成功举办
第一届世界互联网大会以来
乌镇这一千年古镇逐渐成为
中国互联网对话世界的窗口
本届互联网大会的展馆已经成了
一个网红打卡点
今天，小编就带大家一起去看看
▼

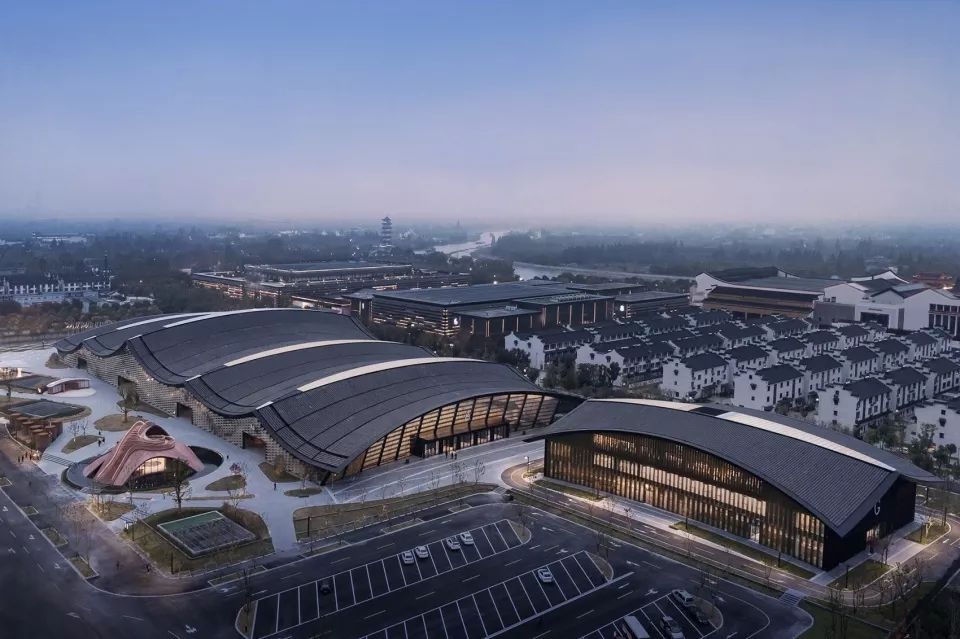

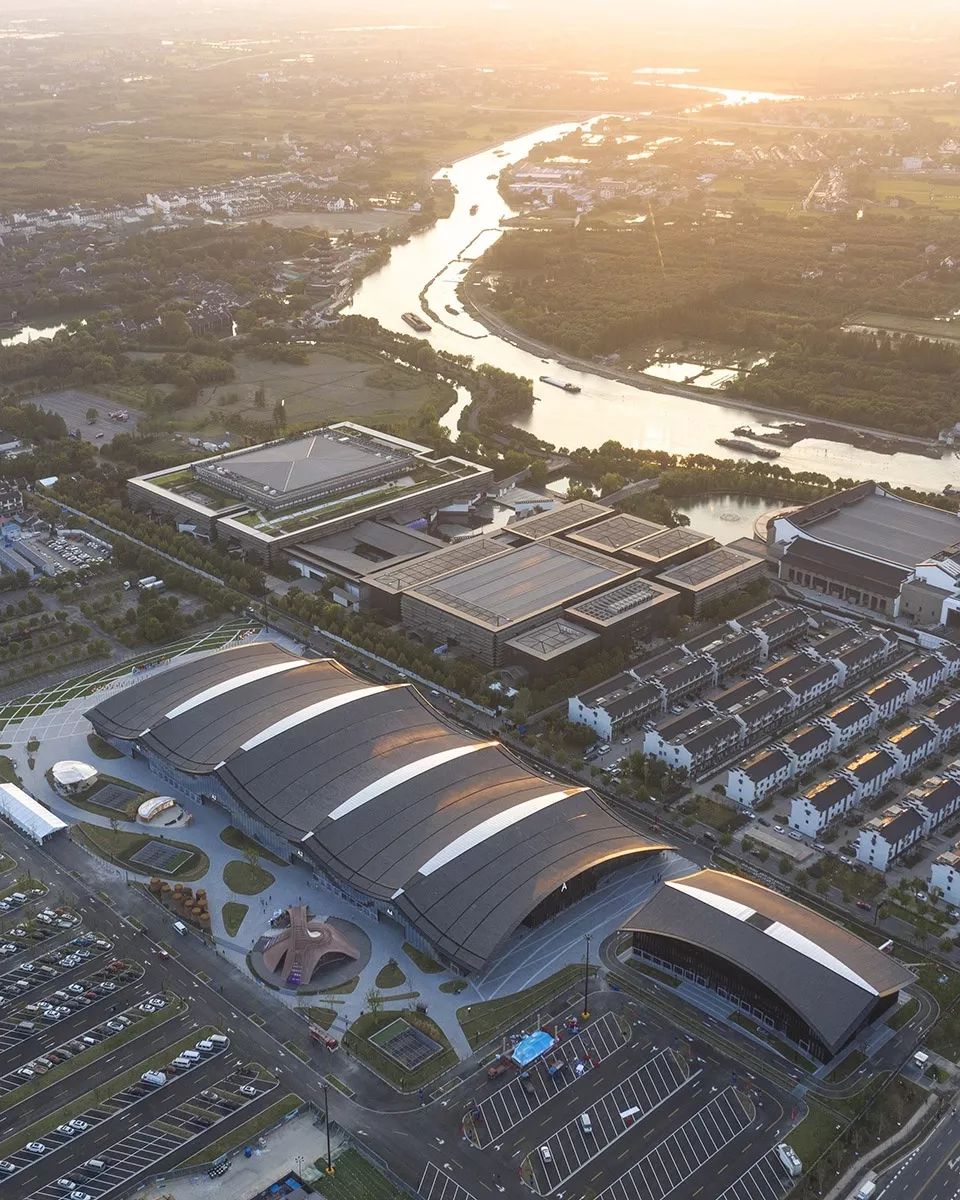

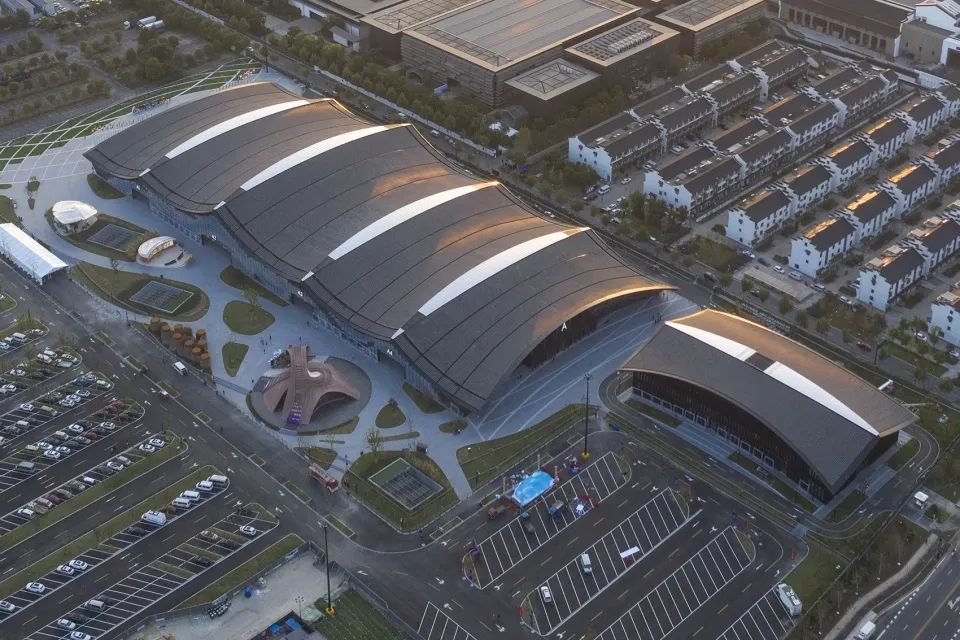

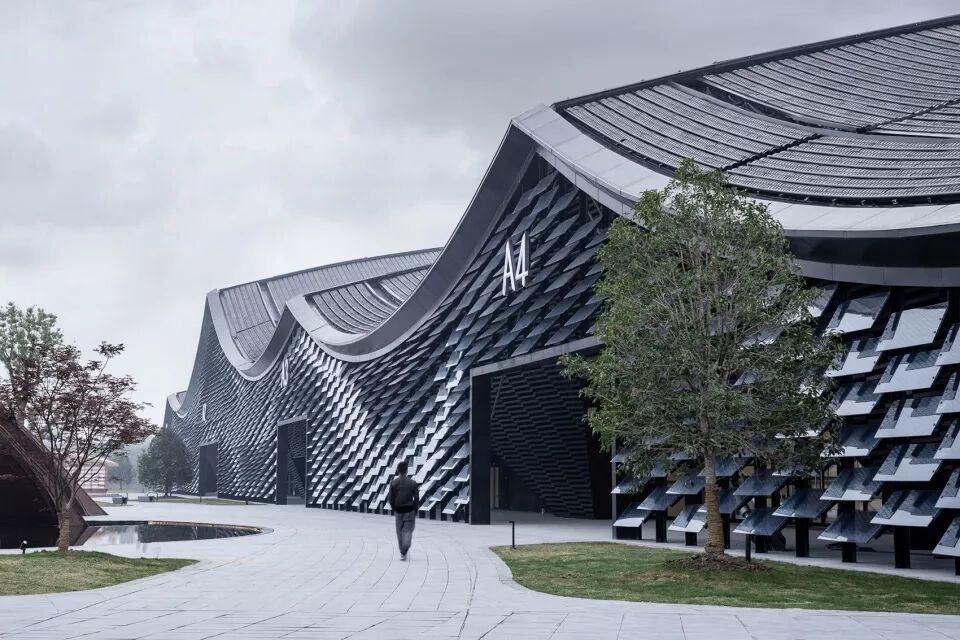

本届互联网大会的展馆建设项目用地位于乌镇核心镇区的西北角，周边是近年来新开发的镇区空间。为应对互联网大会和未来多元运营的功能要求，展馆自南向北划分为四个展厅，既分又合，既可以在大型展会时串联使用，又可以并联单独开启从而应对未来不同规模和性质的活动。

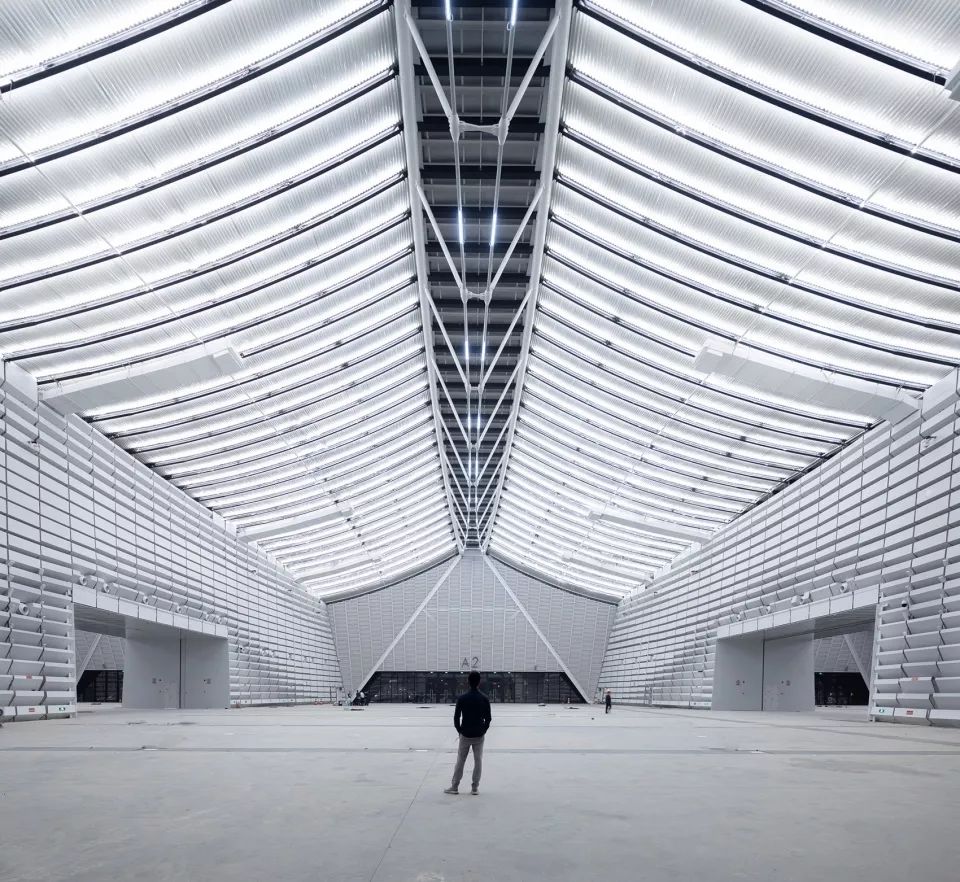

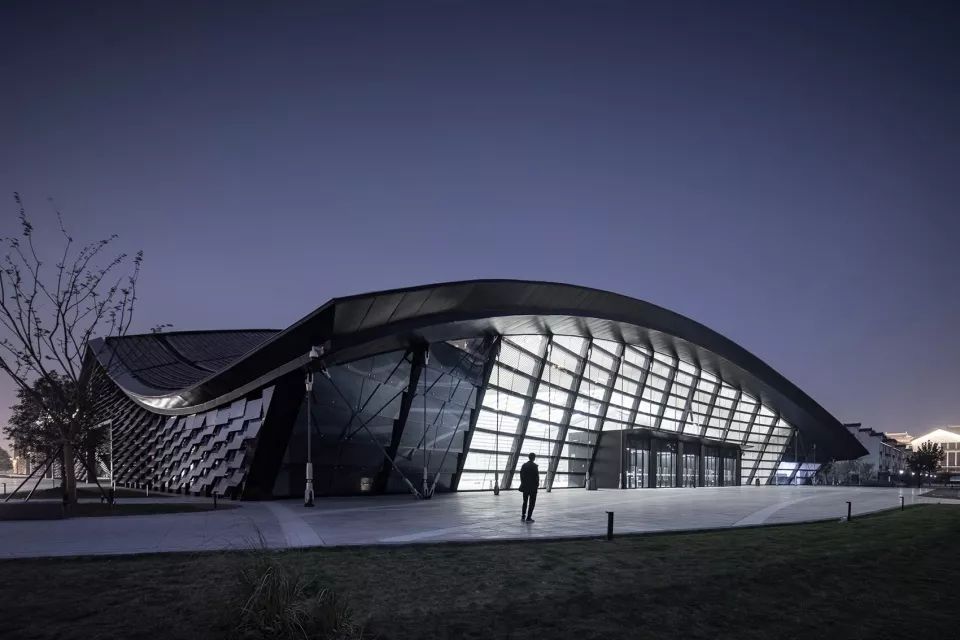

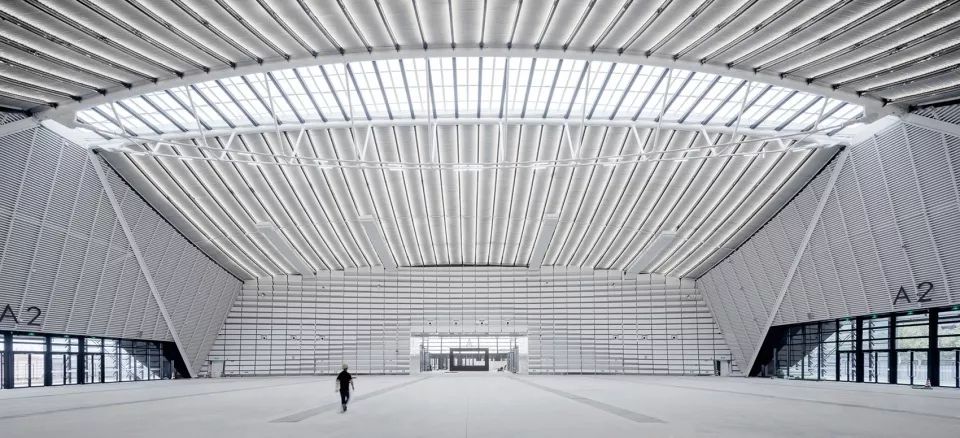

考虑独立展厅空间的空间感受和适用性，每个展厅采用了中高外低的空间断面，将主张弦梁布置于展厅中部，利用张弦梁进行起拱，实现空间需求。同时将张弦梁在顶部打开，引入天光，进一步结合结构提升空间品质。

主张弦梁之间，提出了“悬链梁”的结构形式进行连接，通过材料受拉让钢材的性能得以最大释放。

不同于常规悬索结构需要大量的时间进行索形调整，设计师用工字钢替换钢索，实现了材料的预找形，而将230根悬链梁统一优化为半径一致的圆弧段，大大降低加工难度并降低加工出错的几率。

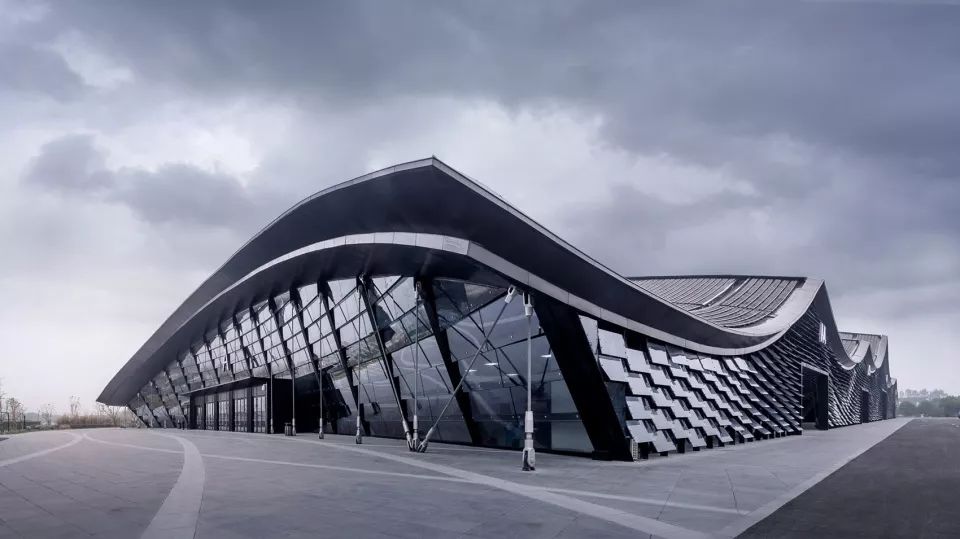

为了实现整个展馆的快速建造，动态模数系统和全预制装配的逻辑运用到整个展馆项目的整体表皮构建中来，全预制装配式的上部建筑结构本身已经通过8个A字柱、4根张弦梁、两段边缘弧梁，以及230根悬链梁，逐步分解成了由合理化的结构构件所对应的数学逻辑。

而2万多平方米的屋顶面积以及70万块瓦片，如果是现场实铺，完全无法满足工期的需要。设计因此采用了半预制化的方式，将传统瓦作的湿作业优化为预制化的安装单元。同步结构部分的施工，在地面将每18块瓦片组合成为一个安装单元，每个单元在屋顶只需要5分钟即可安装完毕，极大地优化了屋顶瓦片的铺设。
时代精神的本身与建构文化的融合是创作的关键点，互联网与数字化正在渗透到我们生活的各种细节当中。

在展馆东侧立面，规划设计了一处线性公园，并设四处展亭。无论是江南水乡，还是江南园林，步移景异，身在其中，都是人与自然的存在态度。

“水亭“、“月亭”、“红亭”以及“云亭”四个展厅共同构建了不仅仅“水月红云”的诗意画卷，对于每一个展亭的设计，在思考环境空间意境的同时，都分别扮演了建筑机器人实验生产的具体工艺内容。
水亭

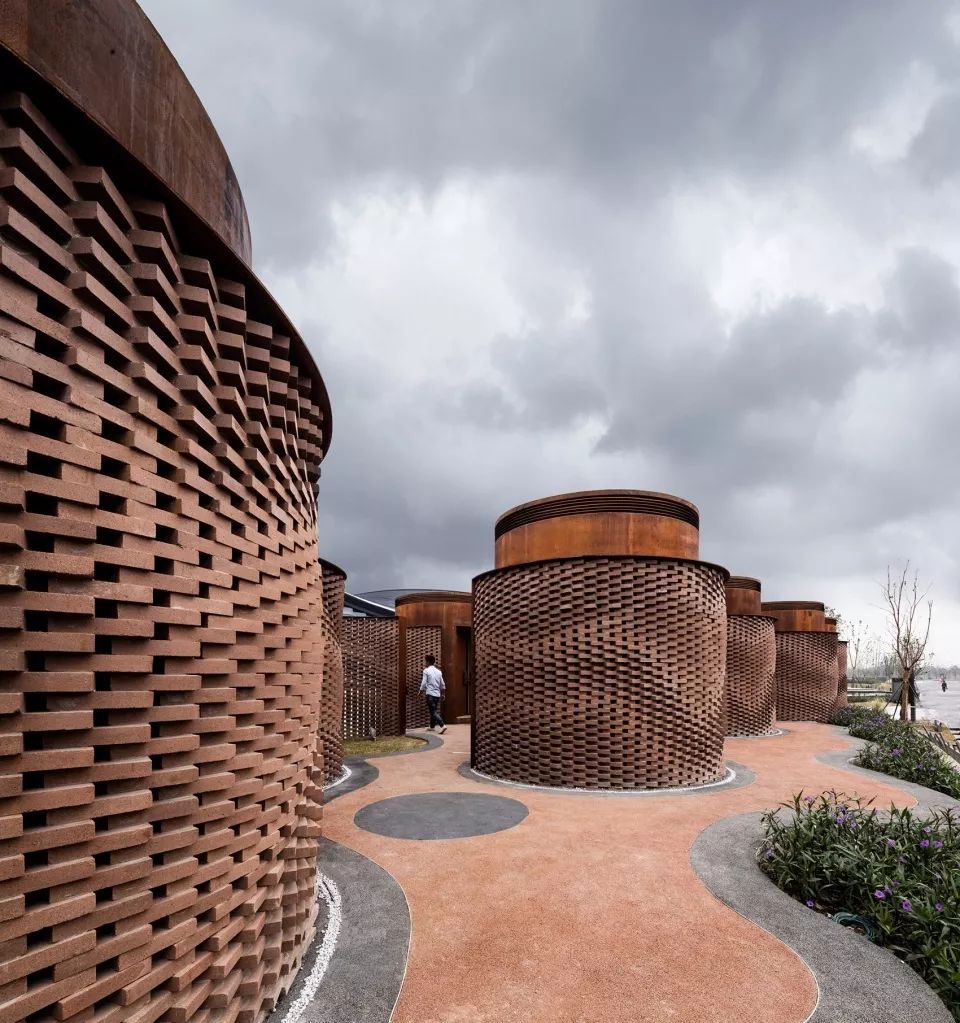

水亭坐落于乌镇“互联网之光”博览中心主场馆东侧，取红砖为材料，力图通过“机器人砖构”的智能建造工艺，实现园区的服务驿站功能。在建筑形式上借助高曲率、多肌理的砖墙，求取乌镇“水”乡之意，是为“水亭”。

水亭设计借助错动的圆弧墙面对场地进行分隔，空间流动而又各自围合，体现了全新的物质形式。用于容纳售卖、问询、休憩、盥洗等多种功能，构成了空间中的视觉点缀，延续了场地连续开放的体验。
月亭

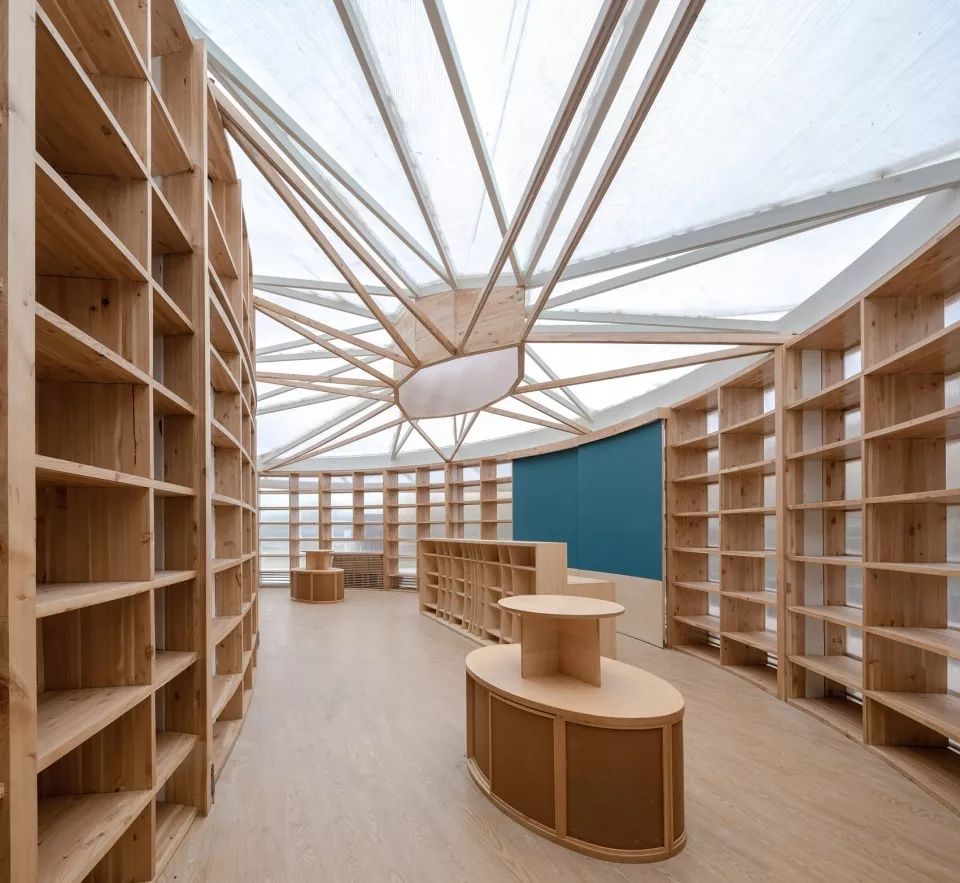

月亭形状由三圆相切得到，双门敞开时可让月亭以拥抱的姿态面向场地，月门上布满展示柜，可供成列各色纪念品，取“月晴”的意象隐喻。

双门关闭时，檐口之下的一圈座椅可承载公共休息的功能，其环抱场地的姿态让游人可以停留，即为相应月晴而来的“月阴”，两种回应场地的姿态皆体现了月亭极强的公共性。

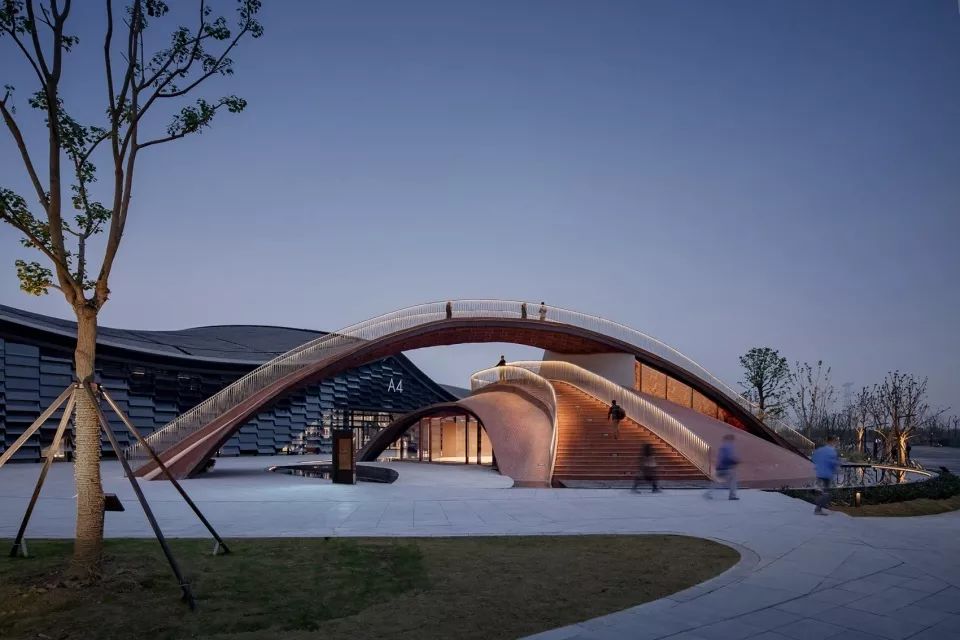

红亭

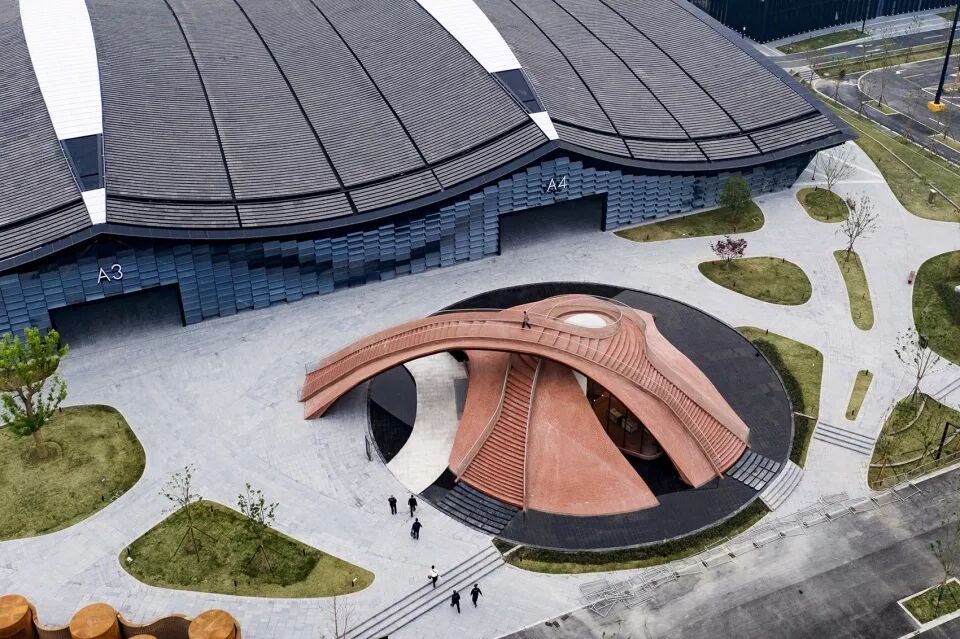

红亭作为本次“互联网之光”博览中心内景观大道中的主要节点，取主展馆之起伏之势，相辅相成，同时为互联网大道中以“智能建造”为主题的景观通廊起到点睛之用。

红亭以中国传统红砖为材料，与乌镇传统中经典的青砖材料和而不同，相互映衬。其曲面拱壳取“虹”之意，一方面与主场馆屋顶的起伏感相互配合，另一方面也体现了数字互联的时代下，本次大会的重要引领作用和桥梁的作用。

云亭
云亭长约20M，宽约15M，高约6M，由建筑机器人3D打印改性塑料构件组成。其在内部划分为三个空间体量，分别为一个室内咖啡厅、两个半露天休憩平台，形成三束各自独立的伞状结构。

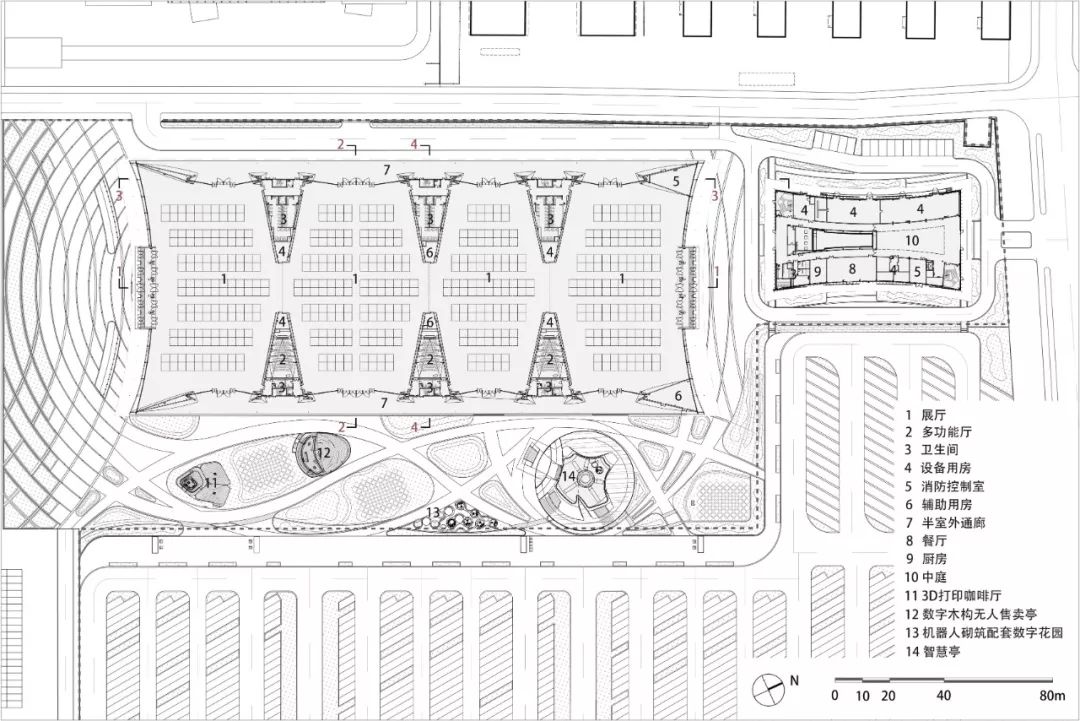

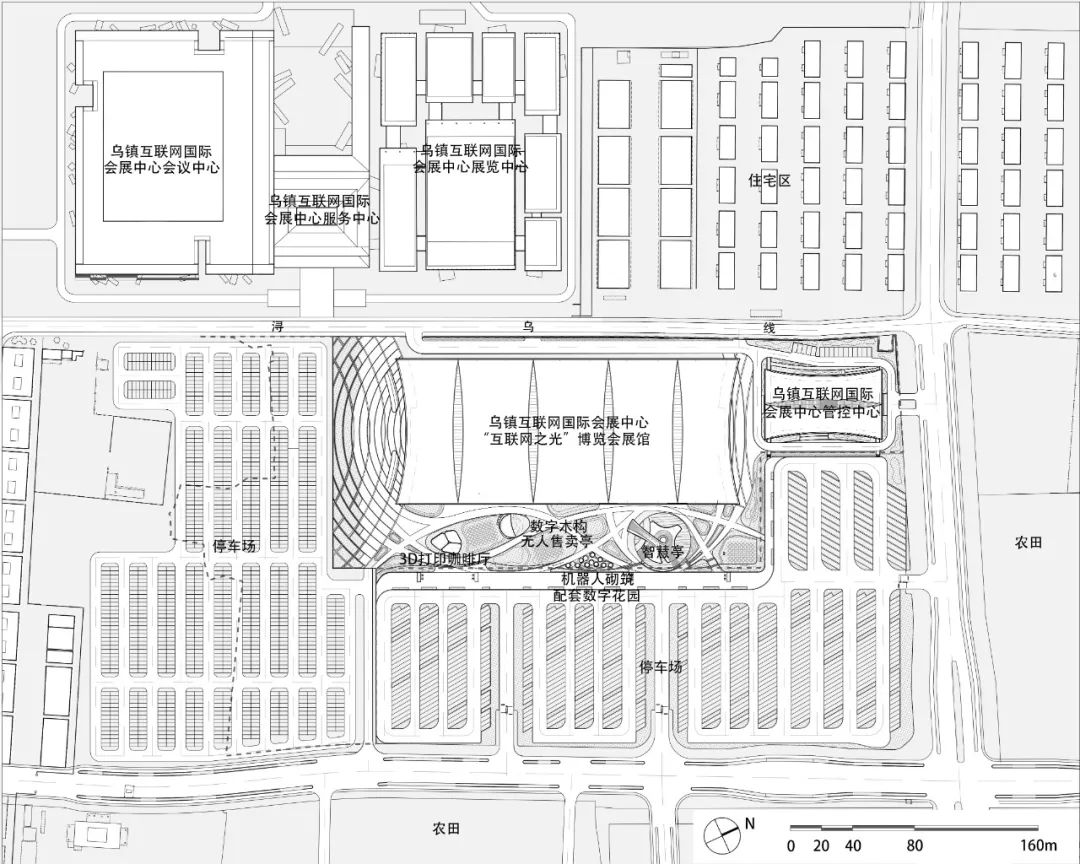

△总平面图

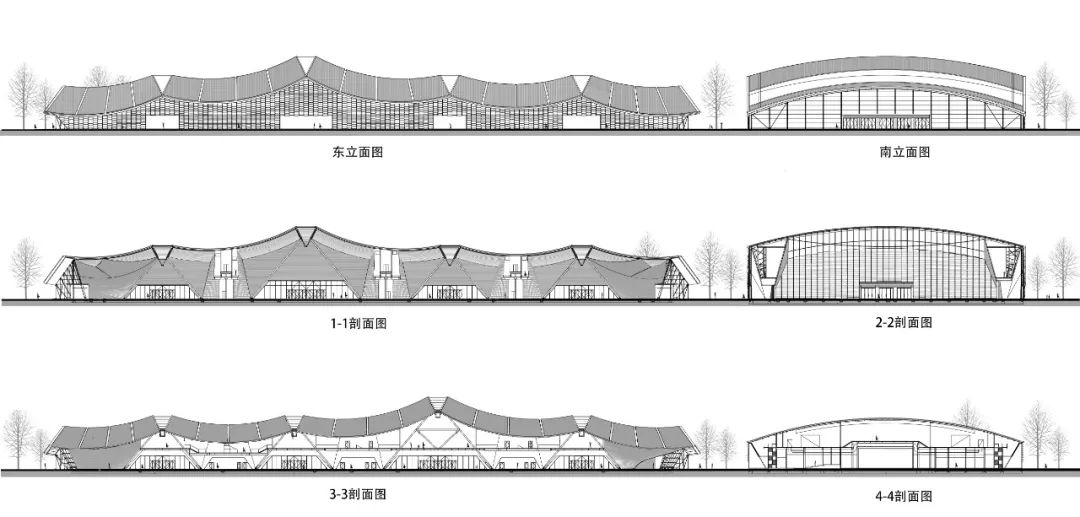

△立面与剖面图

△平面图

△空间分布图

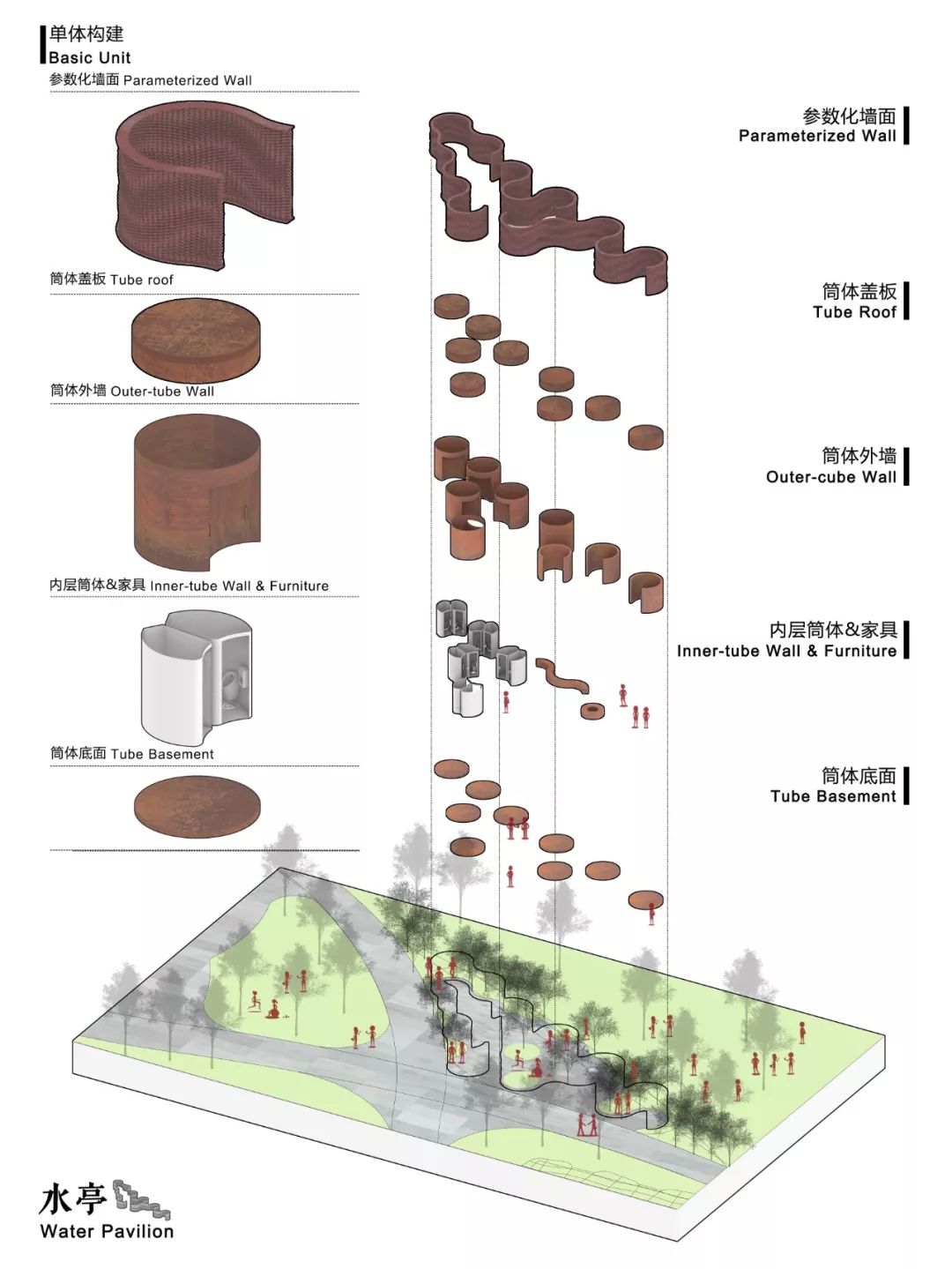

△水亭单体构建图

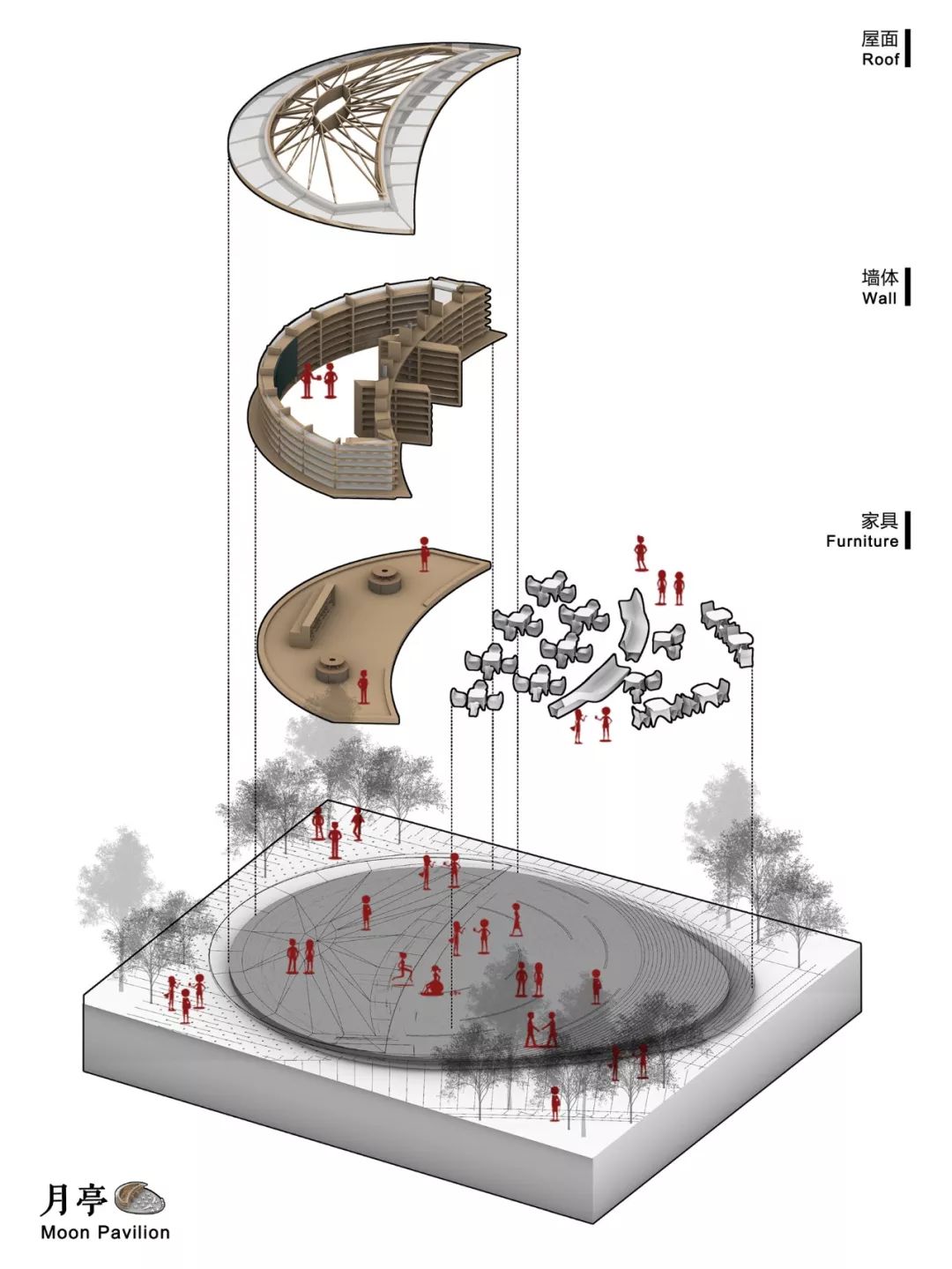

△月亭单体构建图

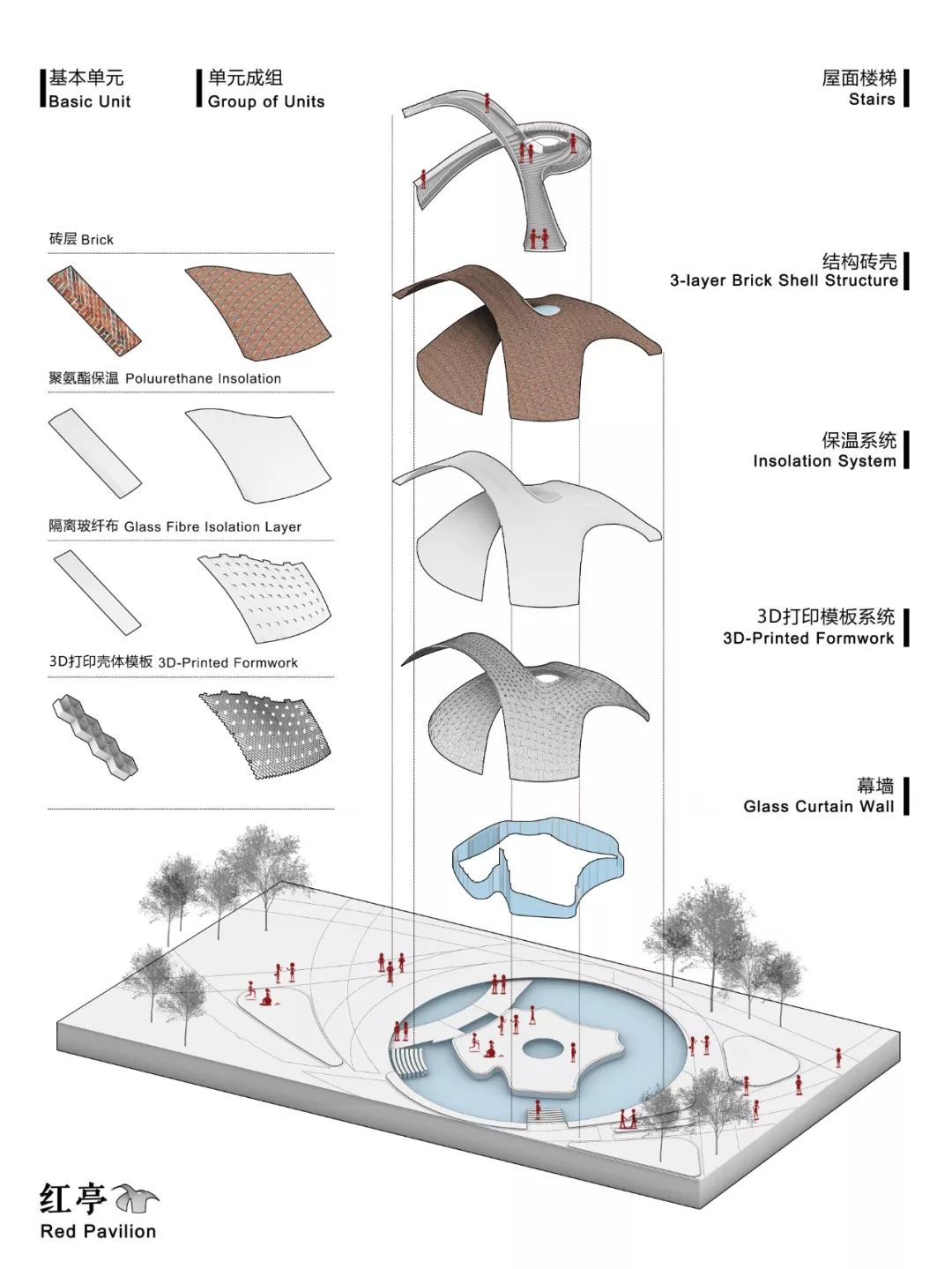

△红亭单体构建图

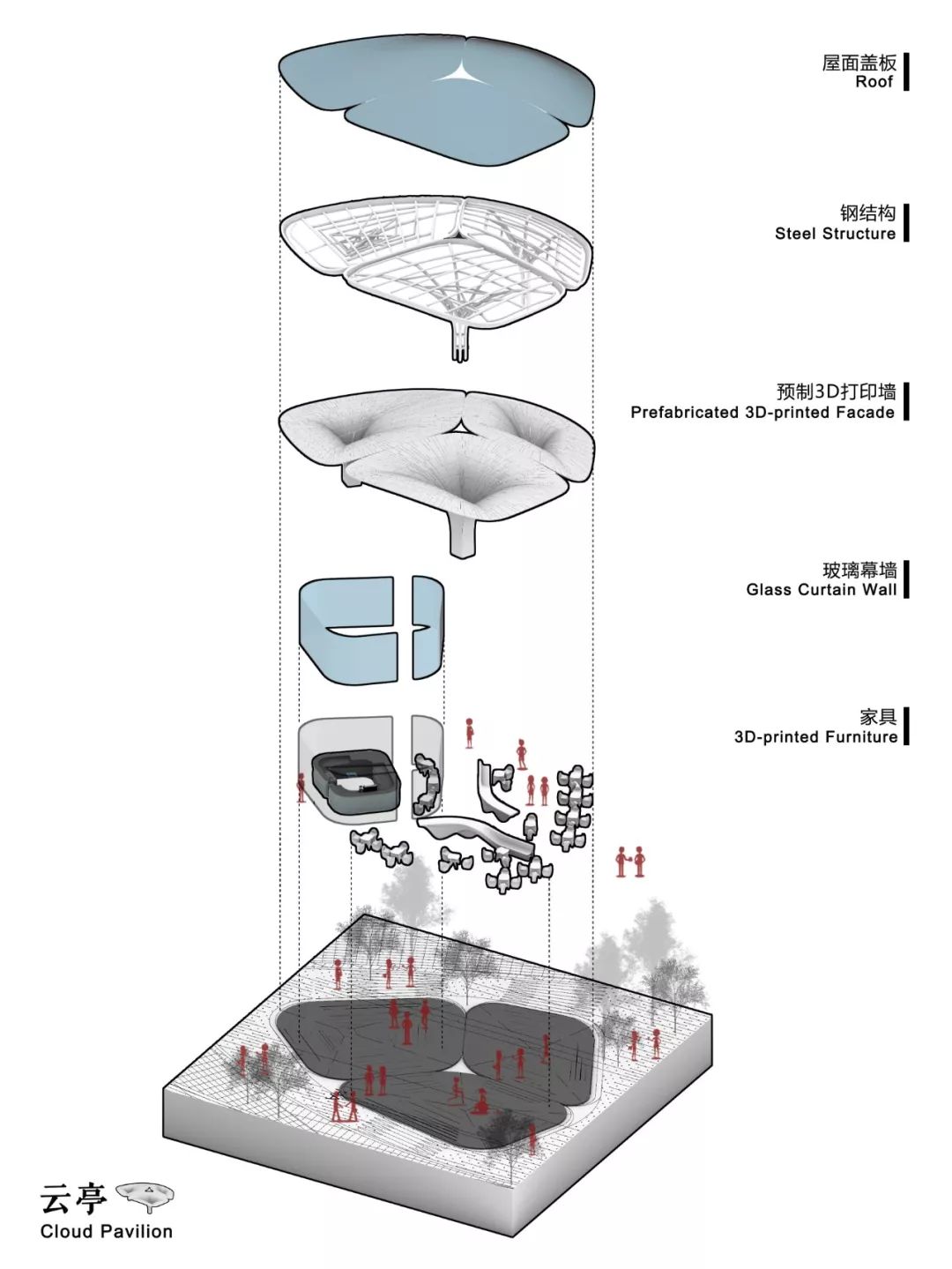

△云亭单体构建图
展馆项目信息设计单位：上海创盟国际建筑设计有限公司
项目年份：2019年
建筑面积：主馆 19466平方米，管控中心6285平方米
占地面积：主馆 18152平方米，管控中心2140 平方米
主创建筑师：袁烽
项目建筑师：韩力
数字建造项目负责人：张雯
项目团队：
建筑：孔祥平，黄金玉，顾华健，陈浩，张浩波，李煜颖，楼宇，陶曦，金晋磎
室内：何福孜，王炬，王一飞，王拓盟，刘露文，唐静燕，崔萌萌，蒋海言
结构：张准，黄涛，王瑞
机电：王勇，魏大卫，张卿，陈正文，喻晓，陈建栋
景观：董楠楠，魏维轩，叶俊
灯光：胡国剑，强宏博，王振江，吴晓华，葛婷婷
导视系统：吴佳青，韩玥，王士卿
顾问单位：
数字建造：上海一造建筑智能工程有限公司
结构顾问：和作结构建筑研究所
幕墙顾问：浙江省武林建筑装饰集团有限公司
景观设计：都市绿创IUG
照明设计：RDI瑞国际照明设计
导视系统：凡璞品牌设计顾问（上海）有限公司
绿色节能：上海舜谷建筑工程技术有限公司
勘察单位：浙江大地岩土勘察有限责任公司
监理单位：浙江工程建设管理有限公司
施工单位：亚都建设集团有限公司
展亭项目信息建筑师：上海一造建筑智能工程有限公司
项目年份：2019年
建筑面积：水亭-52平米；月亭-98平米；红亭-273平米；云亭-139平米
占地面积：水亭-190平米；月亭-239平米；红亭-487平米；云亭-233平米
主创建筑师：袁烽
数字建造项目负责人：张雯
红亭预研团队：Philippe BLOCK,Philip F. YUAN, Xiang WANG, Kam-Ming Mark TAM, Gene Ting-Chun KAO, Zain KARSAN， Dalma F?LDESI, Hyerin LEE, Jung In SEO, Anna VASILEIOU, Youyuan LUO, Chun Pong SO, Xiao ZHANG, Liming ZHANG, Hua CHAI
项目团队：
建筑：王祥、罗又源、高伟哲、韩力、孔祥平、苏骏邦、张啸、朴京达、李煜颍、王雅婷
室内：刘露雯、王炬、唐静燕、崔萌萌、李园园
结构：张准、陈学剑、黄涛、王瑞
机电：魏大卫、陈建栋、王勇、张卿
数字建造：张立名、陈哲文、周轶凡、王徐炜、彭勇、姜滨
结构顾问：和作结构建筑研究所
景观设计：都市绿创IUG
照明顾问：RDI瑞国际照明设计
